描述

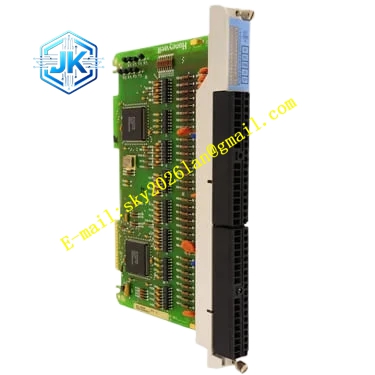

Honeywell 621-3580R
技术规格
- 控制回路数量：8 路独立 PID 调节回路
- 冗余架构：双板热备同步
- 切换时间：小于 5ms，输出无扰动
- 回路周期：50ms 最小调节周期
- 工作温度：0℃~+60℃
- 背板接口：621 并行 I/O 总线
- 切换输出偏差：小于 0.1% 满量程
功能特点 双板热备实时同步，主备回路状态、参数完全一致。 无扰切换，主板故障时输出值不波动。 每路 PID 回路独立参数，支持自动、手动、串级模式切换。 回路参数掉电保存，断电重启后不丢失。 板载 LED 指示主备状态、同步状态、回路故障。 积分饱和防限幅，避免调节阀开度饱和。
应用场景 石化装置压力、流量连续调节回路冗余控制 锅炉汽包水位、蒸汽压力高可靠调节 关键化工反应温度闭环控制 老 621 系统关键控制回路冗余升级改造
性能参数
- PID 计算精度：0.05% 满量程
- 同步数据刷新间隔：0.5ms
- 故障切换偏差：小于 0.1% 输出量程
- 参数存储保持时间：10 年
- 报警响应延迟：小于 150ms
材质构成 FR4 多层 PCB 基板 工业级 FPGA 控制芯片 非易失性存储芯片 高速光耦隔离器件 镀金背板金手指 阻燃塑料前面板
结构特征 标准欧卡尺寸，插入机架专用处理器槽位 前面板 LED 分别指示主模式、备模式、同步故障 内部差分同步走线连接主备板 隔离区分隔控制回路和背板总线 防呆槽位结构防止插入普通 I/O 槽
工作原理 两块处理器同时上电后，一块进入主控制状态，另一块进入热备状态。主处理器采集模拟输入信号，运行 PID 算法，输出模拟控制值到调节阀。热备板通过高速同步通道，实时接收主板的所有回路状态、设定值、输出值，同步运行相同的 PID 算法但不驱动输出。主板故障时，热备板立即接管输出，全程无扰动。
安装要求 两块冗余板必须安装在机架对应主备槽位。 两块板下载相同固件和用户控制程序。 上电后确认同步状态 LED 正常。 调试时人为触发主板故障，验证切换无扰动作。
使用注意事项 两块板固件版本必须一致，否则同步失败。 控制参数修改后同步通道自动更新到备板。 冗余同步线松动会触发强制切换。 不可在运行时拔主板，会触发非计划切换。
