描述

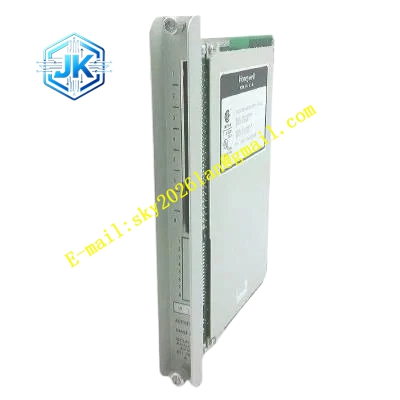

Honeywell 621-0022-AR
技术规格
- 槽位数量：5 个通用 I/O 模块槽位
- 总线类型：621 系列扩展 I/O 总线
- 扩展接口：高速扁平扩展电缆接口
- 背板供电：5VDC 总线供电、24VDC 现场配电母线
- 工作温度：-10℃~+65℃
- 防腐等级：三防涂覆，适配盐雾潮湿环境
功能特点 5 个通用槽位可灵活插入不同类型的 I/O 模块，扩展点位配置灵活。 板载总线终端匹配电阻，消除长距离扩展通讯的信号反射。 镀金金手指长期插拔接触可靠。 24VDC 配电母线贯通所有槽位，为现场 I/O 供电。 和主机架背板通过专用扩展电缆连接，即插即用。 三防涂覆层适配海上、沿海腐蚀环境。
应用场景 621 控制系统 I/O 点位扩容扩展 高腐蚀环境下 PLC 远程 I/O 柜背板 老旧系统改造增加 I/O 通道的机架替换 撬装设备成套控制系统扩展机架
性能参数
- 扩展通讯距离：最大 10 米扁平电缆
- 总线信号反射衰减：-25dB 以上
- 5VDC 母线载流：15A
- 插槽插拔寿命：500 次
- 绝缘电阻：大于 2000MΩ
材质构成 FR4 厚板 PCB 基板 丙烯酸三防涂覆层 镀金金手指 精密终端匹配电阻 扩展电缆连接器 冷轧钢板固定支架
结构特征 长方形 PCB 结构，5 个等距 I/O 模块槽位 侧边专用扩展电缆接口，对接主机架背板 丝印标注每个 I/O 槽位编号 接地铜柱统一汇集模块屏蔽层 安装孔位对齐机柜立柱固定位置
工作原理 主机架通过扩展电缆和本背板连接，CPU 模块发送的 I/O 通讯数据通过扩展总线传到本背板，为每个插入的 I/O 模块分配通讯地址。电源模块提供的 5VDC 电源通过背板母线分配给所有 I/O 模块，24VDC 现场电源为端子回路供电。终端匹配电阻吸收扩展总线末端的信号反射，保证长距离通讯数据稳定无丢包。
安装要求 安装保持背板平整，螺丝对角紧固。 扩展电缆插接到位，锁紧扣固定，避免振动松脱。 I/O 模块对齐槽位平稳压入，金手指完全接触。 接地铜柱可靠接机柜保护地。
使用注意事项 扩展电缆长度不可超过 10 米，过长会造成通讯信号畸变。 金手指氧化用橡皮清洁，不可打磨破坏镀金层。 涂覆层破损后防腐能力下降，根据环境情况评估是否更换。
