描述

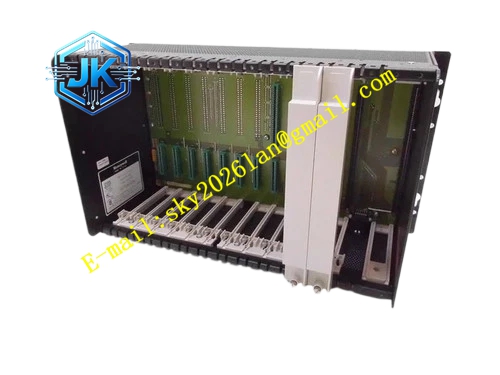

Honeywell 620-1690
技术规格
- 通道数量：16 路数字输入信号通道
- 适配信号类型：无源干接点、24VDC 有源开关信号
- 信号隔离：1500VAC 光耦隔离适配后端模块
- 端子规格：0.5~2.5mm² 多股线缆压接
- 端子紧固扭矩：0.4N・m~0.6N・m
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% 无凝露
功能特点 每路信号独立限流电阻，限制输入回路电流，保护后端光耦器件。 RC 硬件防抖滤波网络，消除机械触点通断瞬间的抖动尖峰，避免误触发。 TVS 瞬态抑制二极管吸收现场线感应浪涌。 通道编号丝印清晰标注，对应上层输入模块通道顺序，减少查线工作量。 公共端分组排布，方便现场开关量信号的正负极统一接线。 屏蔽接地端子统一汇集现场开关线缆屏蔽层。
应用场景 泵、风机运行状态反馈信号转接 阀门开到位、关到位限位开关信号接线 现场急停按钮、安全门触点信号采集回路 输送机、包装机行程限位信号转接 老旧机柜数字输入端子氧化腐蚀后的备件替换
性能参数
- 信号识别阈值：18VDC 以上判定接通，5VDC 以下判定断开
- 防抖滤波延迟：硬件固定 20ms
- 浪涌耐受：±8kV 接触静电放电
- 绝缘电阻：大于 1000MΩ
- 通道间串扰衰减：-60dB 以上
材质构成 FR4 阻燃多层 PCB 基板 铜合金镀锡螺丝端子 金属膜限流电阻、陶瓷滤波电容 TVS 瞬态抑制二极管 阻燃尼龙端子标识牌 冷轧钢板喷塑固定支架
结构特征 扁平长方形板卡，适配 IPC620 机架下层端子仓安装 正面两排螺丝端子，分别排布信号端与公共端 后侧扁平电缆插座，对接上层数字量输入模块 板边预留安装孔位，固定在机柜支架上 信号区与公共端区物理分区，降低布线交叉干扰 丝印逐通道标注编号与信号极性
工作原理 现场开关触点压接在接线端子上，信号经过限流电阻、防抖滤波网络，通过扁平电缆传输到上层数字输入模块。TVS 元件泄放现场电缆上的感应浪涌电压，避免高压击穿后端采集光耦。RC 滤波网络过滤机械触点通断产生的高频抖动尖峰，保证采集到的开关状态稳定无跳变。公共端汇集回路零线，统一接入机柜 24V 电源负极。
安装要求 安装前断开机柜 24V 控制电源。 开关量线缆单独线槽敷设，远离大功率继电器、变频器输出线缆。 压接端子时保证铜丝压紧，无散丝搭接相邻端子。 公共端接线统一连接到机柜 24V 电源负极排。 固定板卡时无外力扭曲，避免 PCB 走线断裂。
使用注意事项 禁止接入 220V 交流信号，高压会直接损坏板载元件。 长期高粉尘环境每半年清理一次端子表面积尘，避免导电粉尘造成短路。 机械触点老化氧化会造成信号接触不良，定期同步检查现场开关状态。 不可随意更换板载限流电阻阻值，会造成输入阈值漂移。
