描述

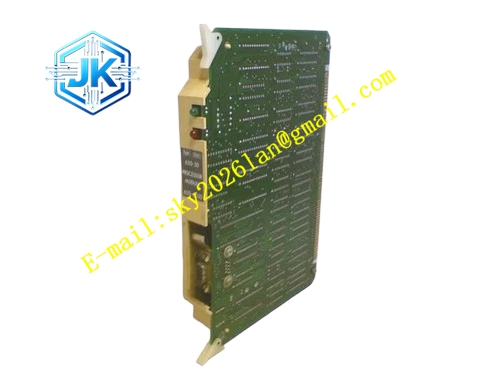

Honeywell 620-1631
技术规格
- 适配模拟量信号：4~20mA 电流信号、0~10VDC 电压信号
- 回路供电输出：24VDC，每组最大输出电流 200mA
- 信号隔离：500VAC 组间电气隔离
- 接线端子规格：适配 0.5~2.5mm² 多股线缆
- 端子紧固扭矩：0.4N・m~0.6N・m
- 工作温度：0℃~+60℃
- 存储温度：-40℃~+85℃
- 相对湿度：5%~95% 无凝露
- 安装形式：IPC620 机架插槽配套固定安装
功能特点 为两线制现场变送器提供稳定 24VDC 回路供电。 每路信号独立 TVS 浪涌吸收，阻断现场电缆引入的静电、雷击感应高压。 内置 RC 低通滤波网络，滤除变频器、动力电缆耦合的高频噪声。 丝印清晰标注每路信号的正负极、屏蔽接地端，减少现场接线错线概率。 板载保险丝回路，单路短路故障不影响其余通道正常工作。 屏蔽接地端子统一汇集现场仪表电缆屏蔽层，实现机柜单点接地。
应用场景 化工厂压力、温度、液位变送器现场信号转接 炼油厂流量测量回路柜内接线端子单元 水处理厂模拟仪表信号布线转接 老旧 IPC620 机柜端子腐蚀、氧化后的备件替换 撬装设备成套控制机柜模拟信号配线单元
性能参数
- 回路供电稳压精度 ±1%
- 浪涌防护耐受：±8kV 接触静电放电
- 信号串扰衰减：-65dB 以上
- 端子接触电阻：小于 10mΩ
- 绝缘电阻：常温下大于 1000MΩ
材质构成 FR4 多层阻燃 PCB 基板，UL94V0 阻燃等级 锡铜合金镀锡接线端子，抗氧化耐腐蚀 TVS 瞬态抑制二极管、金属膜精密电阻 聚酯滤波电容、自恢复保险丝 冷轧钢板静电喷塑安装固定支架 阻燃尼龙端子标识标签
结构特征 扁平长方形板卡结构，尺寸适配 IPC620 机架下层端子安装仓 正面多排螺丝接线端子，方便现场线缆压接 后侧扁平电缆插座，对接上层模拟量输入模块 板边预留固定螺丝孔，锁紧在机柜安装支架上 分区布局模拟信号区、供电区、屏蔽接地区，避免信号互相干扰 丝印印刷通道编号与信号定义标识，便于巡检查线
工作原理 现场变送器线缆压接在正面接线端子上，信号先经过自恢复保险丝、浪涌吸收元件，再经过 RC 滤波网络，通过后侧扁平电缆传输到上层模拟量采集模块。板载稳压电路将机柜 24V 电源分配给两线制变送器回路，为变送器提供工作电源。屏蔽线统一汇集到板载接地铜排，单点接入机柜保护地，将现场共模噪声导入大地，阻断地环路电流。
安装要求 安装时断电操作，避免接线触碰带电背板。 压接线缆时剥离绝缘层长度控制在 7mm，铜丝不外露。 屏蔽层仅在本转接板侧单点接地，现场变送器侧屏蔽层悬空。 模拟信号线缆和继电器输出动力线缆分开线槽敷设，间距不小于 20cm。 固定螺丝紧固到位，板卡无晃动、无应力变形。
使用注意事项 禁止将交流电压信号接入模拟信号端子，高压会击穿板载滤波元件。 端子氧化、接触松动会造成信号漂移，每年度巡检紧固一次端子。 不可用大容量普通保险丝替换板载自恢复保险丝，会失去过流保护功能。 清洁端子表面灰尘时使用干燥压缩空气，禁止使用液体清洁剂。
