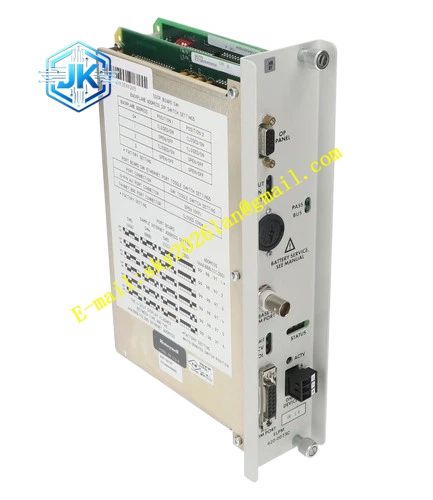

Honeywell 620-0076
技术规格 输出通道：8 路独立模拟量输出通道 输出信号：4~20mA DC 标准电流信号 单通道最大负载：750Ω 隔离等级：组间光电隔离，隔离电压 300V AC DAC 分辨率：12 位 供电：5V DC、24V DC 双路供电 工作温度：0℃ ~ +60℃
功能特点 V/I 恒流输出设计，负载电阻在额定范围内变化时，输出电流保持稳定不变。 输出电流实时回读，CPU 比对设定值和实际回读电流，识别回路断线、短路故障。 硬件电流限幅保护，输出电流钳位在 3.6mA~20.5mA 区间，防止超量程损坏下游仪表。 上电输出状态硬件可配置，上电瞬间不会出现电流跳变冲击调节阀。 光电隔离切断主控电路和现场仪表回路，现场侧故障不会反向冲击主控板。
应用场景 620 LPM 模拟调节输出通道故障维修备件 管道调节阀、挡板执行机构 4~20mA 控制驱动 现场就地数显表、无纸记录仪信号输出驱动 老系统技改新增模拟调节点位扩容
性能参数 输出精度 ±0.25% 满量程 输出温漂＜30ppm/℃ 回读采样精度 ±0.15% 短路保护触发时间＜2ms，短路后锁存故障状态
材质构成 FR4 阻燃 PCB 基板 12 位 DAC 数模转换芯片、V/I 转换运算放大器 光电隔离器件、精密采样电阻 限流 MOS 管、续流二极管、滤波电容 螺丝接线端子、镀金板对板连接器、状态 LED 灯珠
结构特征 插装式扩展子板，适配 LPM 主板 I/O 扩展插槽 板外侧带电流环输出端子，丝印正负极标识 每通道配备故障指示灯，回路异常时点亮告警 板上拨码开关，用于设置上电默认安全输出值 紧凑布局，不占用机架风道空间
工作原理 LPM 主控下发数字输出代码送入 DAC 芯片，转换为模拟电压，电压信号经过光电隔离之后送入 V/I 转换电路，转换为恒定 4~20mA 电流输出到现场仪表。采样电阻持续采集回路实际电流，回传给主控做比对，偏差超出阈值判定回路故障，锁存故障标记上传报警。硬件限流电路持续钳位输出电流，短路时限制最大输出电流，保护板卡元件。
安装要求 4~20mA 回路线缆使用屏蔽双绞线，线缆电阻计入总负载，总负载不能超过 750Ω 上限。 接线严格区分正负极，极性接反仪表无法接收信号，但不会烧毁板卡。 更换备件前将调节阀切至就地手动控制，避免输出扰动造成工艺波动。 输出线缆和模拟输入线缆分开走线，防止信号串扰。
使用注意事项 该板卡不用于 SIL 等级安全联锁调节回路，安全回路必须配置独立安全仪表硬件。 回路短路触发保护之后，必须断电重启板卡才能恢复输出。 基准源长期老化会造成输出漂移，漂移超标直接更换备件。
