描述

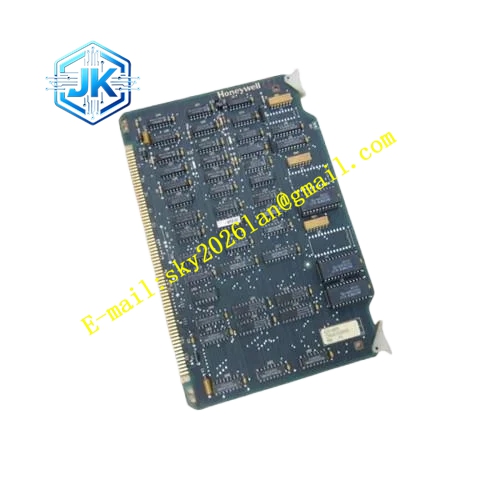

Honeywell 620-0055
技术规格 输入信号类型：4~20mA、0~5V、mV 热电偶信号 通道数量：多路独立 AI 通道 通道隔离：组间光电隔离，隔离电压 250V AC 信号带宽：0~500Hz 供电：5V DC 工作温度：0℃ ~ +60℃ 冷端补偿：板载 NTC 实现热电偶冷端温度补偿
功能特点 可编程硬件增益，适配不同量程的模拟输入信号。 二阶 RC 低通硬件滤波，抑制变频器、动力电缆耦合的高频电磁干扰。 热电偶通道自带冷端补偿，消除接线端子温度带来的测量偏差。 每通道开路检测，识别变送器断线、信号线断开故障，生成断线报警。 隔离设计，外部变送器侧故障不会击穿 HPM 主控 ADC 电路。
应用场景 HPM 机柜内部温度、电源电压本地模拟量采集 就地安装小型变送器 4~20mA 信号采集 撬装装置本地少量模拟点位扩展 存量 HPM 本地模拟量零点漂移、隔离损坏维修替换
性能参数 信号放大精度 ±0.15% 零点温漂＜20ppm/℃ 通道串扰＜-62dB 热电偶冷端补偿精度 ±0.8℃
材质构成 FR4 高 TG 阻燃 PCB 仪表运算放大器、光电隔离芯片 精密金属膜增益电阻、NTC 冷端补偿电阻 聚酯滤波电容、TVS 浪涌二极管 镀金板对板连接器、螺丝接线端子
结构特征 插装式子板，本地 I/O 扩展插槽安装 板外侧带接线端子，丝印信号类型、正负标识 每通道配备状态 LED，故障时指示灯点亮 板上丝印增益跳线标识，切换量程需要调整板上硬件跳线
工作原理 外部模拟信号接入端子，经过浪涌保护电路，送入仪表放大器做增益调理，热电偶通道同步读取 NTC 冷端温度做补偿计算；调理后的信号经过隔离、低通滤波，输出稳定标准电平送入主板 ADC 采样端口，ADC 转换为数字量上传 CPU。电路持续监测输入回路电流，4~20mA 信号低于 3.8mA 判定为回路断线，触发通道故障报警。
安装要求 模拟量信号线使用屏蔽双绞线，屏蔽层单端在机柜侧接地，变送器侧悬空。 不同信号类型通道分开接线，mV 热电偶线缆远离电流信号线缆。 修改量程需要断电调整板上增益跳线，上电之后重新校准零点量程。
使用注意事项 输入信号不能超过最大量程，超量程会烧毁运放芯片。 零点漂移是该板长期老化典型故障，漂移超标直接更换备件。 本板本地 AI 通道响应速度慢，不适合快速变化工艺控制回路，仅用于监测信号。
