描述

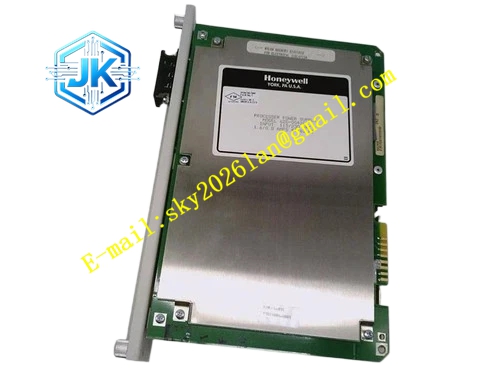

Honeywell 620-0054
技术规格 背板总线：本地 I/O 串行扩展背板 最大支持挂载本地 I/O 子板数量：4 块 通道路由隔离：子板之间信号分组隔离，250V DC 隔离 供电：5V DC 工作温度：0℃ ~ +60℃ 轮询时序：硬件固定分时轮询
功能特点 硬件时隙分配，分时轮询每一块挂载的本地 I/O 子板，避免总线访问冲突。 分组信号隔离，单块 I/O 子板外部线路故障不会扩散到其他 I/O 子板。 通道路由故障定位，识别子板插槽断线、短路，上报对应插槽故障。 总线信号整形，修复背板走线带来的信号衰减。 固定路由映射，不需要软件组态修改通道分配关系。
应用场景 HPM 本地多路 I/O 扩展背板路由故障维修 本地 DI/DO、模拟量子板识别失败备件替换 HPM 新增本地 I/O 扩展子卡配套路由板 存量 HPM 本地 I/O 通道互相串扰故障处理
性能参数 单路子板轮询周期固定，时序偏差小于 1μs 子板之间通道串扰低于 – 60dB 短路保护动作迅速，单路子板短路切断该支路，其余支路正常工作
材质构成 FR4 阻燃 PCB 基板 串行路由 FPGA、隔离光耦、总线开关芯片 精密限流电阻、陶瓷滤波电容 多通道镀金背板连接器
结构特征 扁平插板子板，位于本地 I/O 背板的枢纽插槽 多组连接器分别对接 CPU 总线、各个 I/O 子板插槽 板丝印插槽编号，对应每一路 I/O 子板通道组 紧凑布局，适配 HPM 机箱下层背板空间
工作原理 CPU 下发轮询指令至路由子板，FPGA 按照固定时隙依次选通每一路本地 I/O 子板，建立临时数据通道，采集子板通道数据或者下发输出指令，完成之后关闭该通道，切换到下一块子板。实时监测每一路支路电流，支路出现短路、过流立刻关断该支路电源和信号通路，锁存故障标记上传 CPU 报警。
安装要求 所有本地 I/O 子板断电拔出之后，再拆装本路由子板，防止背板短路。 子板连接器触点清洁，积灰氧化会造成轮询丢包、子板识别不稳定。 挂载子板数量不能超过上限，超量挂载会造成总线负载超限。
使用注意事项 路由板损坏现象是所有本地 I/O 子板全部识别失败，UCN IOP 通道不受影响，主控制回路继续运行。 本地 I/O 只适合机柜辅助信号，工艺主控制回路必须使用 UCN IOP 卡件，不经过本背板路由。
