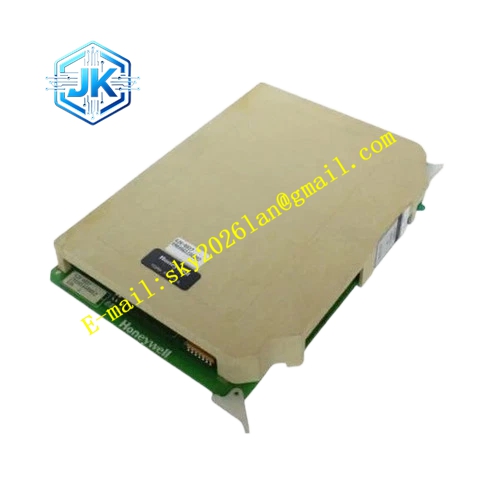

Honeywell 620-0053
技术规格 同步总线：差分高速同步串行总线 同步刷新周期：和 HPM 控制扫描周期同步 通讯隔离：双机之间电气隔离，隔离电压 300V AC 供电：5V DC 背板供电 工作温度：0℃ ~ +60℃ 支持一对 HPM 主备双向同步
功能特点 高速差分链路同步全部控制上下文，包括设定值、过程变量、PID 积分微分项、联锁状态。 同步数据 CRC 校验，错误报文丢弃，不复制错误状态到备用控制器。 同步链路状态持续诊断，链路断线、衰减立刻上报冗余故障报警。 主备切换时同步冻结积分项，切换之后无积分跳变，控制回路无扰动。 双方向握手协议，避免同步数据丢失、错位。
应用场景 冗余 HPM 成对配置同步链路故障维修 炼油、化工关键控制回路 HPM 冗余同步链路备件 HPM 主备切换扰动大、同步丢包故障替换 新增冗余 HPM 控制器配套同步板配置
性能参数 同步传输延迟小于 200μs，匹配控制扫描周期 CRC 校验错误检出率 100% 链路断线故障检出时间小于 1 个扫描周期 差分信号抗共模干扰能力强，耐受机柜内电磁噪声
材质构成 高 TG FR4 PCB 基板 差分收发驱动芯片、FPGA 同步协议逻辑 精密终端匹配电阻、隔离光耦 高频去耦电容、镀金差分连接器
结构特征 长条插卡结构，HPM 机箱内部专用插槽 板外侧引出差分同步线缆接口，对接另外一台 HPM 的同步子板 板上同步收发 LED 指示灯，直观查看同步链路状态 金属屏蔽罩覆盖高速差分线路，降低电磁辐射干扰
工作原理 主 HPM 每个控制扫描周期结束，把当前全部控制上下文数据包通过差分同步链路发送给备用 HPM；备用 HPM 接收数据包，校验 CRC 无误之后覆盖本地运算上下文，保持和主卡状态完全对齐。同步子板持续监测差分链路电平与握手信号，链路中断立刻触发冗余报警。主卡故障，备用卡直接使用已经同步好的上下文接管输出，不会重新从零开始计算 PID 积分。
安装要求 成对使用，主备 HPM 各安装一块同步子板，中间使用原厂专用差分屏蔽线缆连接。 差分线缆保持双绞线对绞状态，不可拆开单独走线，弯曲半径大于线缆外径 8 倍。 同步线缆远离大功率接触器、变频器动力电缆敷设。 更换备件之后上电，等待至少 3 个控制周期，同步状态稳定再投入自动控制。
使用注意事项 同步线缆接头氧化、松动是最常见故障，会造成同步丢包、切换扰动。 不可使用普通网线替代原厂差分同步电缆，阻抗不匹配造成信号反射，同步失败。 同步链路故障时 HPM 依然可以单机运行，但是失去冗余保护，需要尽快停机检修。
