描述

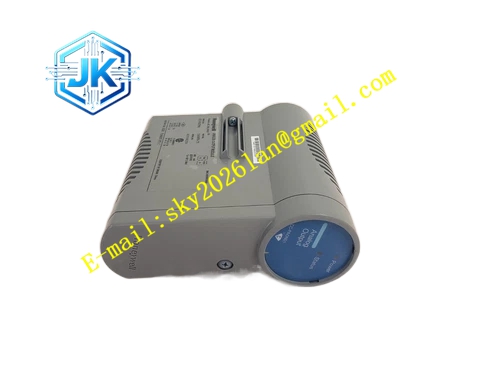

Honeywell 51410070-175
技术规格
- 适配系统：Experion PKS C300 控制器
- 通道数量：4 路模拟输出通道
- 输出信号：4-20mA DC，支持 HART 协议
- 负载能力：每通道最大负载 600Ω
- 背板总线：C 系列 FTE I/O 总线
- 背板供电：5VDC
- 现场回路供电：24VDC，由 IOTA 底座提供回路电源
- 精度：±0.25% 满量程
- 分辨率：16 位 DAC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE、RoHS
功能特点 4 路独立 4-20mA 输出，每通道支持 HART 通讯，可和 HART 智能阀门定位器双向通讯，读取阀门诊断信息、行程反馈。每通道独立 DAC 转换，通道之间隔离，单通道故障不影响其余通道。板载回路诊断，检测回路开路、短路、过载故障。面板 LED，电源、总线、通道故障指示灯。支持热插拔，冗余 C300 机架在线更换。输出值实时回读校验，卡件比对输出回读值和设定值，偏差超限触发告警。支持单通道校准，在工程工作站完成零点、满量程校准。
应用场景 石化装置调节阀控制输出回路 电厂锅炉给水阀、燃料阀调节控制 化工反应釜温度、压力调节回路输出 水处理加药调节阀、pH 调节阀门控制 暖通大型空调冷水阀调节输出
性能参数
- 建立时间：小于 200ms
- 通道隔离耐压：1500VAC
- 平均无故障时间：820000 小时
- 静电抗扰：8kV 接触放电
- HART 通讯速率：1200bps
材质构成 FR4 阻燃三防涂层 PCB 16 位 DAC 数模转换芯片阵列 HART 调制解调芯片、隔离耦合器件 精密采样电阻、TVS 浪涌保护二极管 镀金背板连接器，对接 C300 机架背板 金属面板、拉手、状态 LED 指示灯组件
结构特征 C 系列标准竖插卡件外形，正面金属拉手，防呆缺口防止反向插装。背板镀金触点对接 FTE I/O 背板总线。四路模拟输出通道独立隔离电路，模拟地和数字地分开布局，降低数字噪声干扰。卡件和 IOTA 端子底座分离，底座提供 24VDC 回路电源、接线端子。面板 LED 分区，显示总线状态和通道故障。
工作原理 C300 控制器下发设定值，通过 FTE 背板总线传输至卡件。卡件 DAC 芯片将数字量转换为 4-20mA 模拟电流信号，输出至现场仪表回路。HART 调制电路叠加数字信号在 4-20mA 电流环上，和智能定位器双向通讯。卡件内置采样回路实时采集输出电流回读值，和设定值对比，偏差超出阈值时生成通道故障告警。回路短路、开路时，采样电路检测回路电流异常，触发故障上报。
安装要求 佩戴防静电手环，将 51410070-175（CC-PAON01）卡件插入 C300 机架 I/O 槽位，配套 IOTA 底座固定端子。现场仪表使用屏蔽双绞线接入端子，屏蔽层控制柜侧单点接地。在 Experion 组态软件配置通道量程、HART 开启参数。上电，使用标准毫安表校验输出精度。HART 回路布线避免和大功率动力电缆同槽敷设。长距离回路核算负载，保证总负载不超过 600Ω 上限。
使用注意事项 回路总负载不能超过 600Ω，负载超标会造成输出失真。HART 智能仪表必须开启 HART 协议，非 HART 仪表关闭 HART 功能。定期做通道零点、满量程校准。回路短路会触发通道过载保护，故障排除后自动恢复输出。热插拔仅在冗余 C300 系统执行。屏蔽线缆破损会引入噪声，造成输出漂移。
