描述

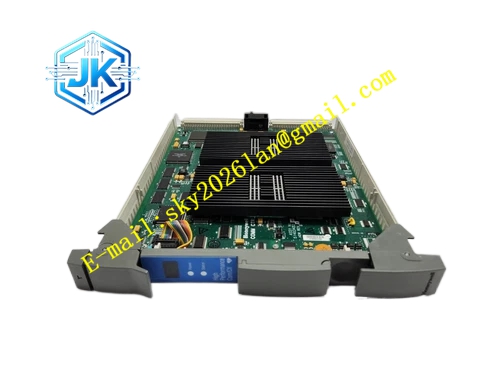

Honeywell 51403422-150
技术规格
- 连接设备：TPS 系列薄膜操作员键盘
- 接口端口：2 个 PS/2 样式键盘连接器
- 隔离：键盘侧与站背板间 1500VAC
- 背板接口：TPS 操作员站 VME 总线
- 供电电源：背板 5V DC
- 工作温度：0℃至 + 60℃
- 按键扫描响应延迟：≤10ms
功能特点 操作员按键指令传输至主处理器，关键控制动作响应迅速。 双键盘端口支持大型控制室操作台冗余键盘连接。 板载光耦隔离阻断控制台外设与站间接地回路干扰。 板载 LED 指示键盘连接与数据活动状态。 支持热插拔，故障板卡更换不中断站运行。 兼容全系列 TPS 操作员键盘型号。
应用场景 TPS 操作员站键盘连接 无按键响应故障旧站备件替换 老旧操作员台键盘升级 大型控制室多键盘操作台配置
性能参数
- 按键按下响应延迟：≤10ms
- 隔离耐压：1500VAC 1 分钟
- 最大键盘电缆长度：5 米屏蔽
- 按键扫描速率：100Hz 连续
- 平均无故障时间：50 万小时
材质构成 FR4 PCB 基板 键盘接口控制器芯片 光耦隔离阵列 镀金 PS/2 连接器 金属屏蔽前面板 镀金 VME 板边金手指
结构特征 标准 VME 规格板卡。 前面板两个键盘连接器。 LED 阵列显示键盘连接与数据传输状态。 隔离屏障分隔键盘侧与站背板侧。 金属屏蔽外壳减少外部 EMI 拾取。
工作原理 操作员按键数据经键盘连接器接入板卡。接口控制器解码按键扫描码，经光耦隔离传输至站处理器，再经 VME 总线传输。双端口设计支持两个独立键盘，任一端口按键数据传输至处理器。监测电路检查键盘连接状态，电缆断开触发板卡故障标志。
安装要求 将板卡插入操作员站专用外设槽。 键盘电缆接至前面板连接器。 站上电后确认键盘 LED 激活。 调试时测试按键响应，确认所有按键注册正常。
使用注意事项 站通电时禁止热插拔键盘，会损坏键盘接口芯片。 键盘电缆靠近高压布线会造成 EMI 引发按键跳变。 键盘电缆长度不得超过 5 米，过长会造成信号丢失。 光耦隔离保持完好，切断屏蔽接地会破坏隔离性能。
