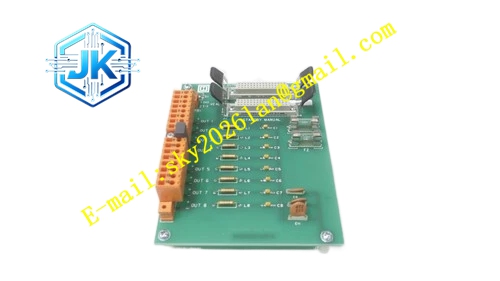

Honeywell 5134672-100
技术规格
- 适配系统：Honeywell TDC3000 / Experion PKS HPM
- 总线类型：UCN 差分总线、HPM 内部并行背板总线
- 通讯速率：UCN 总线 5Mbps
- 背板供电：5VDC、12VDC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 分担 HPM 主处理器通讯任务，处理诊断报文、事件日志、状态上传报文，降低主处理器负载。硬件 CRC 校验收发报文，过滤错误报文。板载独立硬件看门狗，监测通讯链路状态，链路中断时触发故障告警。面板 LED 指示灯，指示电源、通讯链路、故障状态。缓存本地事件日志，支持工程师站调取历史诊断记录。与 HPM 主处理器协同工作，不独立参与控制逻辑运算。支持热插拔，冗余 HPM 机架在线更换。
应用场景 石化装置 HPM 控制器通讯扩展子卡备件 炼油厂加热炉 HPM 节点通讯故障替换 电厂锅炉辅机 HPM 控制器通讯子卡维修 油气集输站场 HPM 控制器扩容备件 存量化工装置 HPM 控制器通讯故障检修
性能参数
- 平均无故障时间：730000 小时
- 静电抗扰等级：8kV 接触放电
- 报文转发延迟：小于 150μs
- 故障检出时长：小于 50ms
材质构成 FR4 阻燃三防涂层 PCB 板 通讯逻辑 FPGA 芯片、总线收发芯片 电源稳压回路、ESD 静电防护器件 镀金背板连接器，对接 HPM 机架背板 金属面板、插拔拉手、状态 LED 指示灯组件
结构特征 HPM 标准竖插子卡外形，正面金属插拔拉手，边缘防呆缺口，防止反向插装。背板镀金触点分区排布，电源、数据总线引脚独立分区。高速通讯走线做阻抗匹配，降低信号串扰。面板 LED 分区，分别指示电源、通讯链路、故障状态。卡件卡扣锁紧，和 HPM 主处理器板卡协同安装在同一机架。
工作原理 板卡上电自检，初始化 UCN 收发电路与背板通讯接口，向 HPM 主处理器注册。接收主处理器下发的诊断日志、事件报文，打包之后发送至 UCN 总线；接收 UCN 下发的诊断指令，转发给 HPM 主处理器。持续监测总线收发状态，报文校验失败、链路丢失时锁存故障标记，点亮故障指示灯，告警上传工程师站。
安装要求 佩戴防静电手环，将板卡插入 HPM 机架通讯扩展槽位，扣紧拉手锁扣。确认 HPM 主处理器板正常在位，背板触点清洁无氧化。上电等待自检完成，通讯指示灯周期性闪烁代表正常运行。机架保持通风，避免高温造成通讯异常。更换板卡前，备份 HPM 控制器组态。
使用注意事项 板卡芯片对静电敏感，全程防静电操作。更换板卡不需要重新下载控制组态，但是需要等待系统识别板卡。禁止在非冗余 HPM 机架热插拔，会造成 HPM 控制器离线。通讯灯持续熄灭，优先检查背板供电，再更换板卡。
