描述

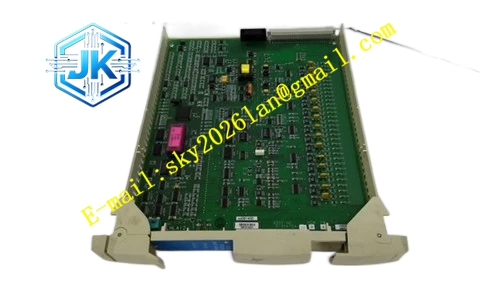

Honeywell 51303985-200
技术规格
- 适配系统：Honeywell TDC3000 HPM 子系统
- 输出通道：16 路独立数字输出通道
- 输出类型：NPN 晶体管有源输出
- 额定负载电压：24VDC
- 单通道最大负载电流：0.3A
- 背板总线：HPM I/O 并行背板总线
- 背板供电：5VDC、24VDC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 16 路独立晶体管输出，通道之间电气隔离，单通道短路故障不影响其余通道输出。板载通道诊断电路，监测输出回路短路、过载故障，故障状态上传 HPM 处理器。面板 LED 指示灯，每一路通道独立状态指示灯，指令输出时指示灯点亮。支持脉冲输出、保持输出两种组态模式，适配联锁和时序控制。支持热插拔，冗余 HPM 机架在线更换卡件。输出指令由 HPM 处理器下发，实时驱动现场负载，同时回读输出状态，做状态比对校验。内置续流吸收回路，适配感性负载，抑制反向电动势。
应用场景 燃气电磁阀联锁切断输出 现场声光报警器、报警指示灯驱动 中间继电器线圈驱动，二次回路启停泵、风机 顺序控制 SFC 阀门开关指令输出 水处理加药阀、排泥阀开关控制输出
性能参数
- 平均无故障时间：790000 小时
- 静电抗扰等级：8kV 接触放电
- 输出动作响应时间：小于 12ms
- 通道隔离耐压：1500VAC
- 过载保护响应时间：小于 1ms
材质构成 FR4 阻燃三防涂层 PCB 板 功率晶体管阵列、驱动逻辑芯片 光电隔离器件，隔离背板控制信号与现场输出回路 RC 续流吸收回路、TVS 浪涌保护二极管 限流电阻、短路保护采样电路 镀金背板连接器，对接 HPM 机架背板总线 金属面板、插拔拉手、16 路通道 LED 指示灯组件 配套 IOTA 底座为阻燃 ABS 外壳，螺丝接线端子
结构特征 HPM 标准竖插卡件外形，正面金属插拔拉手，边缘防呆缺口，防止反向插装。背板镀金触点对接 HPM I/O 背板总线。16 路输出通道独立隔离电路，分区排布，降低通道之间串扰。卡件与 IOTA 端子底座分离，底座固定在机柜端子侧，卡件可单独插拔。每一路通道配置独立 LED，输出激活时指示灯点亮。
工作原理 HPM 处理器通过背板总线下发输出指令，卡件驱动电路接收指令，驱动对应通道功率晶体管导通或者关断，控制现场负载回路通断。卡件实时采集输出回路电流，检测短路、过载，故障时切断该通道输出并上报故障。感性负载断开瞬间，续流回路吸收反向电动势，保护晶体管不被击穿。卡件回读输出状态，和下发指令比对，状态不一致时生成诊断告警。
安装要求 佩戴防静电手环，将卡件插入 HPM 机架 I/O 槽位，配套 IOTA 底座固定端子。现场负载线缆接入 IOTA 端子，感性负载必须并联续流二极管。在 TDC3000 组态软件配置通道模式，选择脉冲输出或者保持输出，设置脉冲时长。上电后，由 HPM 下发指令，核对通道指示灯和现场设备动作一致。大功率负载回路前端增加中间继电器，不直接使用本卡驱动大功率负载。
使用注意事项 严格遵守单通道 0.3A 电流上限，禁止超载运行。感性负载必须配套续流吸收元件，否则晶体管容易击穿。通道短路会触发通道保护，故障排除后自动恢复输出。热插拔仅在冗余 HPM 配置下执行。现场回路必须配置熔断器，限制短路电流。禁止接入超过 30VDC 的负载电压。
