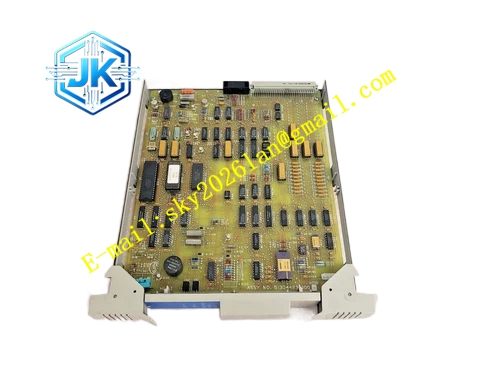

Honeywell 51304489-100
技术规格 信号类型：4~20mA 二线制电流信号 通道数量：8 路模拟输入通道 分辨率：16bit 基础测量精度：±0.1% FS 通道隔离：分组隔离，组间隔离电压 500V AC 供电：背板 24V DC，同时为二线制变送器提供回路供电 工作温度：0℃ ~ +60℃ 断线检测阈值：3.8mA 防护等级：IP20
功能特点 每一组通道独立隔离，单组外部短路不会影响其他采集通道。 内置断线、超量程、欠量程自动诊断，故障信息精准定位到单通道。 软件数字滤波，滤波时间常数可调，抑制工业现场电磁干扰带来的信号跳动。 上电自动全通道自检，识别卡件内部 ADC、参考源硬件故障。 支持信号反向组态，适配部分反向输出型变送器。
应用场景 化工装置压力、液位、温度变送器信号采集 炼油加热炉炉膛负压、烟气氧含量监测回路 电厂水汽系统压力、温度仪表采集 污水处理 pH、浊度、流量变送器采集 储罐区液位、温度安全监测采集
性能参数 温漂系数小于 40ppm/℃ 采样周期软件可设置，最小扫描周期 50ms 过流保护阈值 24mA，超出阈值锁定通道故障 绝缘电阻大于 1000MΩ 长期连续运行零点漂移低，年度校准工作量小
材质构成 FR4 高 TG 阻燃 PCB 基板，绿色阻焊层 阻燃工程塑料前面板 镀金背板金手指连接器 工业级低温漂 ADC 模数转换芯片 精密金属膜采样电阻、光电隔离器件 陶瓷稳压电容，硅胶导热垫辅助芯片散热
结构特征 标准机架插卡式结构，适配 UCN 系列 I/O 机架槽位 前面板设置运行、通讯、分组故障指示灯 背部金手指对接 UCN 背板总线 侧边排线接口，使用扁平电缆连接配套 FTA 端子板 防反插定位卡扣，避免反向插装损坏硬件引脚
工作原理 二线制变送器经由 FTA 端子板接入通道，IOP 卡输出回路供电给变送器，变送器输出 4-20mA 电流信号送入卡件信号调理电路，经过隔离、滤波之后送入 ADC 芯片，将模拟电流转换为数字量。卡件内置逻辑单元对比采集数值和组态量程，判断信号是否超限、断线，所有数据和状态信息打包，通过 UCN 总线发送至控制器。
安装要求 配套对应型号 FTA 模拟量端子板，排线插接牢固无松动。 模拟信号线使用屏蔽双绞线，屏蔽层单点在 FTA 端子板接地。 线缆和动力电缆分开敷设，间距大于 30 厘米。 支持热插拔，更换备件前确认回路是否属于安全联锁回路，联锁回路更换前做好旁路措施。 机柜接地电阻≤4Ω，保证共模干扰抑制效果。
使用注意事项 禁止向通道接入交流电压、220V 强电信号，会直接烧毁采样回路。 二线制变送器不可额外叠加外部供电电源，会造成回路电流异常。 不同介质变送器量程组态严格按照仪表铭牌设置，量程错误会造成显示偏差。 屏蔽线缆两端接地会产生地环路电流，信号持续漂移。
