描述

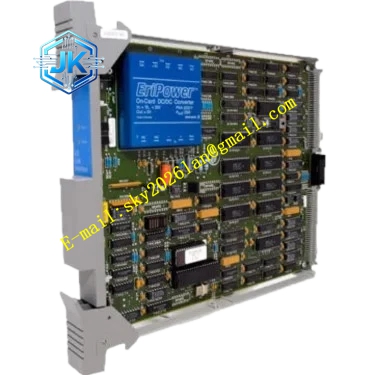

Honeywell 51202329-201
技术规格
- 用户控制存储器：32KB
- 连接 I/O 容量：最多 8 个子架，512 个 I/O 点
- 冗余架构：双板热备同步
- 切换时间：≤5ms，无扰动输出切换
- 供电电源：背板 5V DC、±15V DC
- 工作温度：0℃至 + 60℃
- 同步链路：配对板间专用高速扁平电缆
功能特点 双板实时状态同步，主备变量完全镜像。 无扰动切换，主板故障时输出值偏差≤0.1% 满量程。 独立硬件看门狗，主程序跑飞时自动切换。 板载 LED 指示主模式、备模式、同步链路与故障状态。 非易失程序存储器，断电后参数无需重新下载。 诊断故障上报操作员站。
应用场景 TDC3000 系统关键过程单元冗余控制 高可靠性锅炉与反应器控制回路 故障冗余处理器备件替换 非冗余 TDC3000 过程管理器冗余升级
性能参数
- 同步数据刷新率：0.5ms
- 切换输出偏差：≤0.1% 满量程
- PID 回路容量：每对处理器 64 个回路
- 平均无故障时间：80 万小时
- 切换测试成功率：调试后系统 100%
材质构成 FR4 高速 PCB 基板 32 位工业处理器芯片 同步逻辑 FPGA Flash 存储器 光耦隔离器件 镀金背板金手指
结构特征 标准 Eurocard 规格。 前面板 LED 分别指示主模式、备模式与同步故障。 板边专用同步扁平电缆连接器。 等长差分同步走线保证信号延迟一致。 金属屏蔽前面板。
工作原理 上电后两块配对处理器完成主备角色选举。主板运行活动控制逻辑，采集 I/O 数据执行 PID 运算。备板通过高速同步链路实时接收所有变量、参数与中间状态，运行相同逻辑但不驱动现场输出。故障监测电路持续检测主板心跳，主板故障确认后备板立即接管控制输出，无过程波动。同步链路丢失触发非计划切换报警。
安装要求 将配对板安装在对应主、备槽位。 连接两板间同步扁平电缆，锁紧连接卡扣。 向两块板下载相同固件与用户程序。 上电后确认同步状态 LED 显示正常锁定。 调试时执行强制主板故障测试，验证无扰动切换。
使用注意事项 配对板必须运行相同固件修订版，版本不匹配会造成同步握手失败。 同步电缆松动会触发非计划切换与过程波动，维护时检查连接器锁止状态。 运行中禁止断开同步电缆，会禁用冗余功能。 每季度执行强制切换测试，确认备处理器随时可接管。
