描述

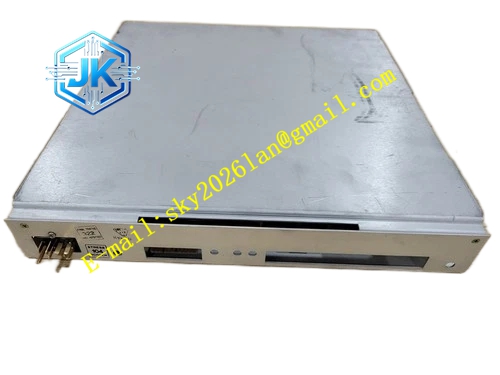

Honeywell 51195066-100
技术规格
- 适配系统：Honeywell TDC3000 / TPS DCS
- 输入电压：120VAC / 240VAC 自适应，无需跳线切换
- 输入频率：47Hz ~ 63Hz
- 输入电流：120VAC 工况 6A，240VAC 工况 3.75A
- 直流输出：+5VDC 30A，+12VDC 8A，-12VDC 1A，+24VDC 输出
- 转换效率：≥93%
- 输出纹波：≤50mV 峰峰值
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 内置 PFC 功率因数校正电路，降低电网谐波干扰，适配工业现场波动电网。集成多重保护回路，包含过压保护、过流保护、短路保护、过热保护，故障时锁存输出，保护后端所有 DCS 板卡。面板设置独立 LED 指示灯，分别指示电源输入正常、输出就绪、故障告警状态。冗余并联模式下自带均流控制，两台电源负载自动均分，单台故障时另一台承载全部机架负载。内置温控风扇，随模块内部温度自动调节转速，降低待机噪音，减少灰尘吸附。故障排除后，断开输入交流电等待冷却复位，模块自动恢复稳压输出。
应用场景 TDC3000 NIM 网络接口 5 槽机架供电单元 TDC3000 HPM 高性能管理站小型控制柜供电 石化装置 TDC3000 控制系统冗余电源改造 电厂锅炉辅机 DCS 控制柜备件替换 油气长输管线压气站存量 TPS 系统供电单元
性能参数
- 平均无故障时间：820000 小时
- 输出稳压精度：±1% 满量程
- 过热保护触发阈值：80℃
- 短路保护响应时间：小于 1ms
- 并联均流误差：≤5%
材质构成 镀锌金属外壳，内部高低压隔离绝缘支架 高频开关变压器、功率 MOS 管、整流桥堆 PFC 控制芯片、稳压反馈逻辑芯片 铝制散热鳍片、温控直流散热风扇 保险丝、压敏电阻、TVS 浪涌抑制器件 输出母线端子、电源状态 LED 指示灯组件
结构特征 TDC3000 标准竖插模块外形，正面配置金属插拔拉手，方便机柜内拆装维护。外壳开设定向散热格栅，风道与风扇形成强制风冷通道。内部高压输入区域与低压输出区域物理隔离，提升电气安全等级。面板 LED 分区标识，输入、输出、故障灯独立区分。背部镀金对接端子，直接咬合机架背板供电母线，无需额外接线。外壳卡扣结构固定在机架槽位，抵御机柜振动带来接触不良。
工作原理 交流市电经过 EMI 滤波回路、整流、PFC 校正之后送入高频逆变变换电路，高频变压器降压，次级多路整流滤波，输出 5VDC、12VDC、24VDC 直流电源。反馈采样回路持续采集各路输出电压与输出电流，动态调节开关管占空比，维持输出电压稳定。板载温度传感器实时采集模块内部温度，温度达到阈值触发过热保护，切断全部输出。输出回路出现短路、过载时，保护电路瞬时锁存输出，防止后端 DCS 板卡烧毁。冗余并联工况下，均流电路自动分配两台电源负载。
安装要求 佩戴防静电手环，将电源模块垂直插入 5 槽机架电源专用槽位，扣紧拉手锁扣。交流输入线缆接入电源输入端子，保护地线可靠连接机柜保护地。冗余配置时，两台电源分别接入两路独立交流供电回路，两路电源来自不同 UPS 母线。上电前使用万用表确认输入电压在额定范围，禁止超压上电。上电后核对输出指示灯点亮，使用万用表测量各路直流输出电压，确认参数符合规格。机柜风道保持通畅，不得遮挡电源散热格栅。
使用注意事项 模块内部存在高压回路，禁止带电拆开外壳。冗余并联必须使用同型号、同批次电源模块，不同型号无法实现均衡负载。定期清理散热格栅与风扇表面积灰，积灰阻碍散热会触发过热保护。负载总电流不得超过模块额定输出上限，长期超载会加速功率器件老化。电源故障锁存之后，必须断开交流输入，等待模块冷却后才能复位恢复输出。
