描述

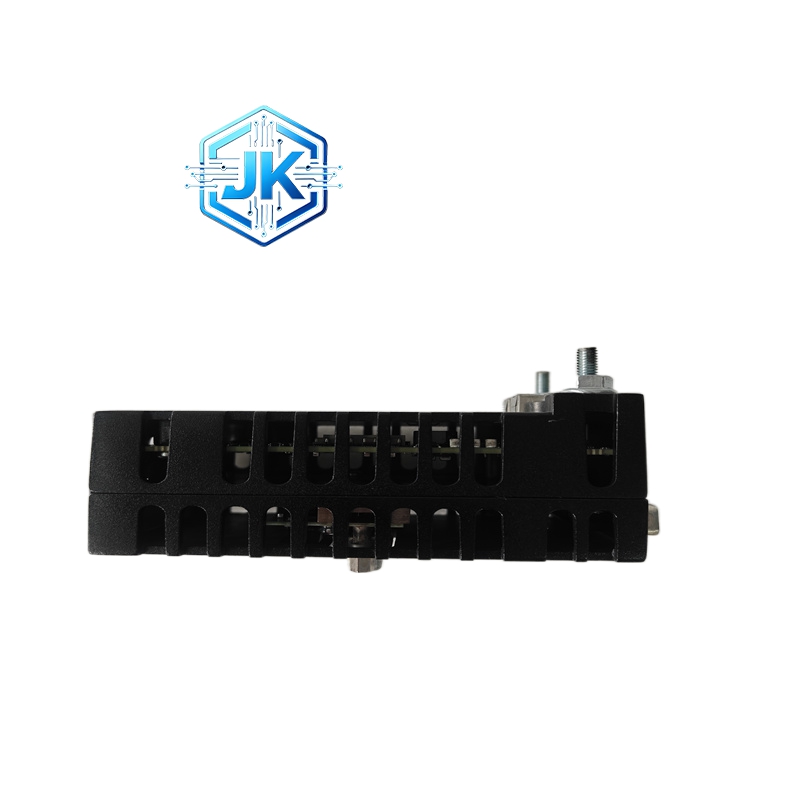

GE通用电气 IS220PTCCH1B Mark VI / Mark VIE 控制系统热电偶温度采集模块
技术规格：
- 通道数：8路热电偶输入（TC）
- 热电偶类型：J、K、T、E、N、R、S、B（软件可配置）
- 测量范围：J型：-210°C 至 +1200°C；K型：-200°C 至 +1372°C；S型：0°C 至 +1760°C；B型：600°C 至 +1820°C
- 精度：±1.5°C（K型，0°C至1000°C范围内）；±2.0°C（全量程）
- 分辨率：0.1°C
- 冷端补偿：内置高精度冷端补偿（NTC热敏电阻 + 数字补偿算法）
- 隔离电压：通道间1500V DC隔离，与背板500V DC隔离
- 采样速率：最高10Hz（100ms周期）
- 供电：+5V DC，VME/CPCI背板供电
- 工作温度：0°C 至 +60°C
功能特点：
- 全分度号支持：软件设置即可切换J/K/T/E/N/R/S/B任意分度号
- 冷端补偿：内置NTC冷端补偿，精度±0.5°C，无需外部补偿器
- 断线检测：TC断线时自动报警并输出超量程值
- 通道独立配置：每通道独立设置热电偶类型
- 抗干扰：输入端配备RC滤波和EMI抑制电路
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：6层工业级，三防涂覆
- 端子：镀金弹簧端子
- ADC：24位Sigma-Delta型A/D转换器
- 冷端传感器：高精度NTC热敏电阻（±0.1°C）
结构特征：
- VME/CPCI标准单槽，3U高度
- 前面板：每通道LED + Power / Run / Fault
- 背部：VME连接器 + TC接线端子排（8组端子）
工作原理：
模块内部冷端补偿电路实时测量端子处环境温度，将热电偶测得的毫伏信号加上冷端补偿电压后，经24位A/D转换和分度表查表运算，最终输出温度值至主控制器。冷端补偿采用硬件NTC + 软件算法双重补偿，精度远高于纯软件补偿。
应用场景：
- 燃气轮机透平出口温度（T4/T45）监测
- 燃烧室火焰温度监测
- 高温排气温度监测
- 蒸汽轮机过热器/再热器温度监测
- 工业炉窑温度监测
安装要求：
- VME/CPCI机柜安装
- TC补偿导线必须使用与热电偶分度号匹配的延长线
- 补偿导线与铜导线连接处需保持等温（等温块）
- 屏蔽层单端接地
使用注意事项：
- 补偿导线分度号与热电偶必须严格一致（如K型热电偶配K型补偿导线）
- 禁止将TC信号线与动力电缆平行敷设，间距≥20cm
- 冷端补偿精度依赖端子处环境温度均匀性，安装时避免发热元件靠近端子排
