描述

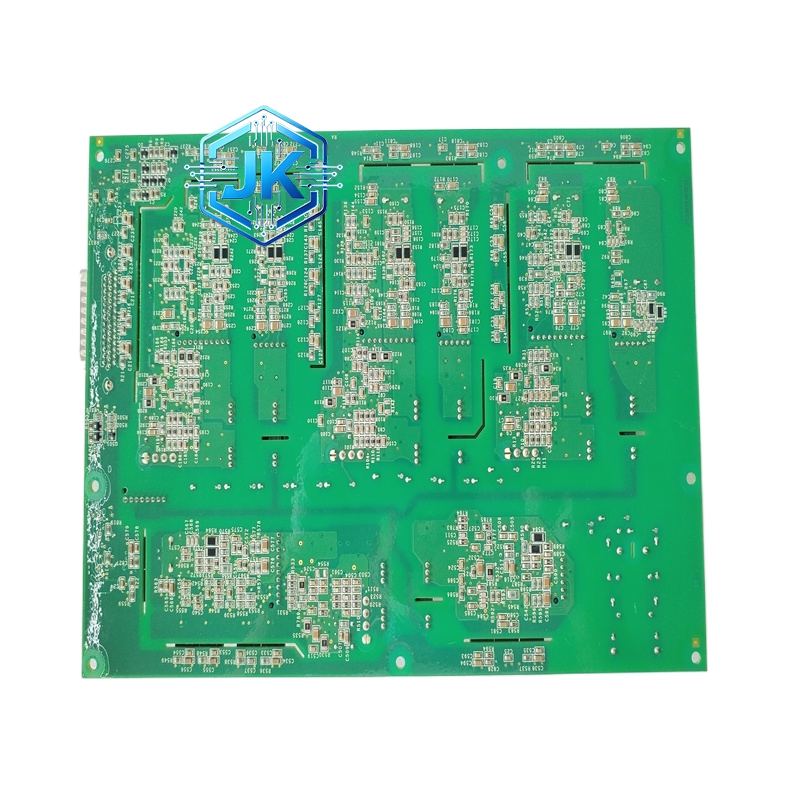

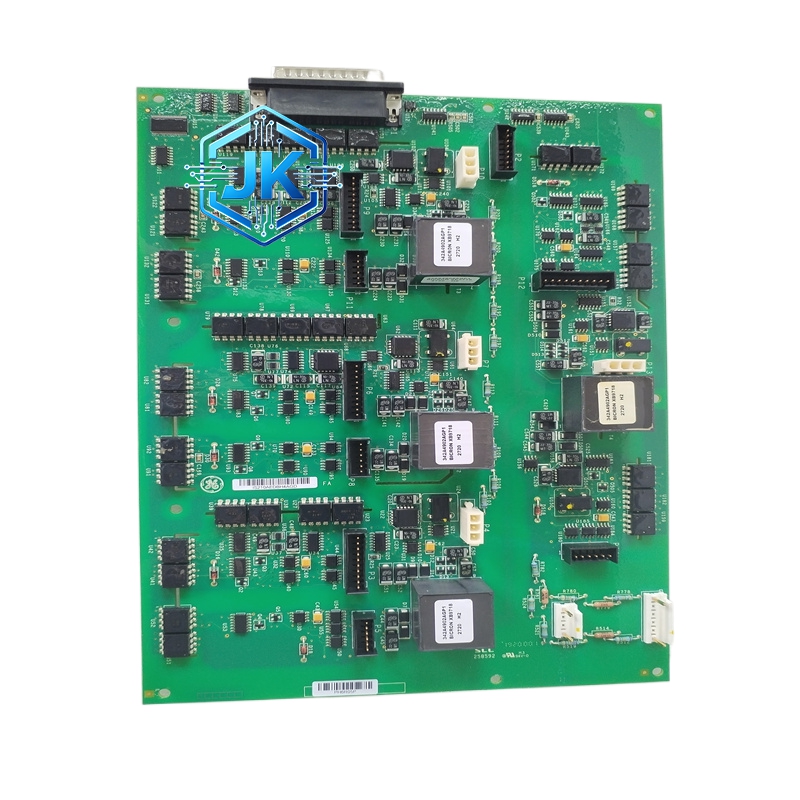

GE Mark V/VI 多功能电压调节模块 IS210MVRCH1A
技术规格:
- 通道数量: 4路模拟输入 + 2路模拟输出
- 输入类型: 0–10 V、1–5 V、4–20 mA（每通道独立配置）
- 输出类型: 4–20 mA、0–10 V（每通道独立配置）
- 分辨率: 16位A/D和D/A转换
- 精度: ±0.1% 满量程
- 隔离电压: 500 V DC 通道对地
- 通信方式: Mark V/VI背板总线
- 供电: +5 V DC + ±15 V DC 背板供电，功耗约5 W
- 工作温度: 0°C 至 +55°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡
功能特点:
- 电压调节功能 — 内置PID算法，适合AVR辅助调节和过程电压控制
- 信号调理 — 滤波、隔离、放大一体化，无需外部信号调理器
- 双路输出 — 同时驱动两个执行机构（如调节阀和记录仪）
- 通道独立配置 — 每通道输入类型软件可设，灵活适应现场需求
- 线性化功能 — 支持开方、平方等非线性补偿
- ** bumpless transfer** — 手动/自动无扰动切换
材质构成:
- PCB: FR-4高Tg板，三防漆覆膜
- A/D芯片: 16位逐次逼近型ADC
- D/A芯片: 16位R-2R梯形网络DAC
- 连接器: 欧式DIN 41612
工作原理:
4路模拟输入经信号调理后由16位ADC数字化送至Mark V/VI处理器，处理器执行PID等控制算法后将结果经16位DAC转换为模拟输出，驱动外部执行机构。2路输出可独立配置为电流或电压输出。
安装要求:
- 安装于Mark V/VI机柜背板模拟I/O槽位
- 模拟信号线使用屏蔽双绞线，屏蔽层单端接地
- 远离大功率变频器，间距至少200 mm
- 接地电阻小于4欧姆
使用注意事项:
- 输入信号不可超过量程 — 超过10 V或24 mA会损坏输入电路
- 输出负载需在规定范围内 — 4–20 mA输出负载电阻不超过500 Ω
- PID参数需现场整定 — 建议由自控工程师调试
应用场景:
- 发电机电压调节辅助 — AVR设定点生成
- 过程电压信号采集与分配 — 电池电压监测
- 变送器信号中继 — 信号隔离和分配
- 阀门定位控制 — 4–20 mA驱动调节阀
