描述

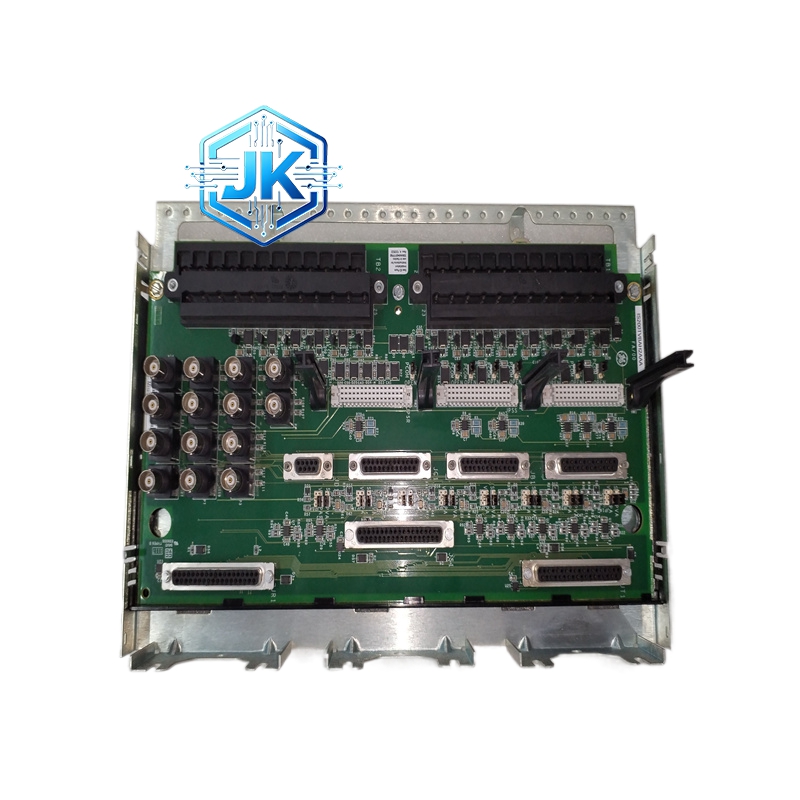

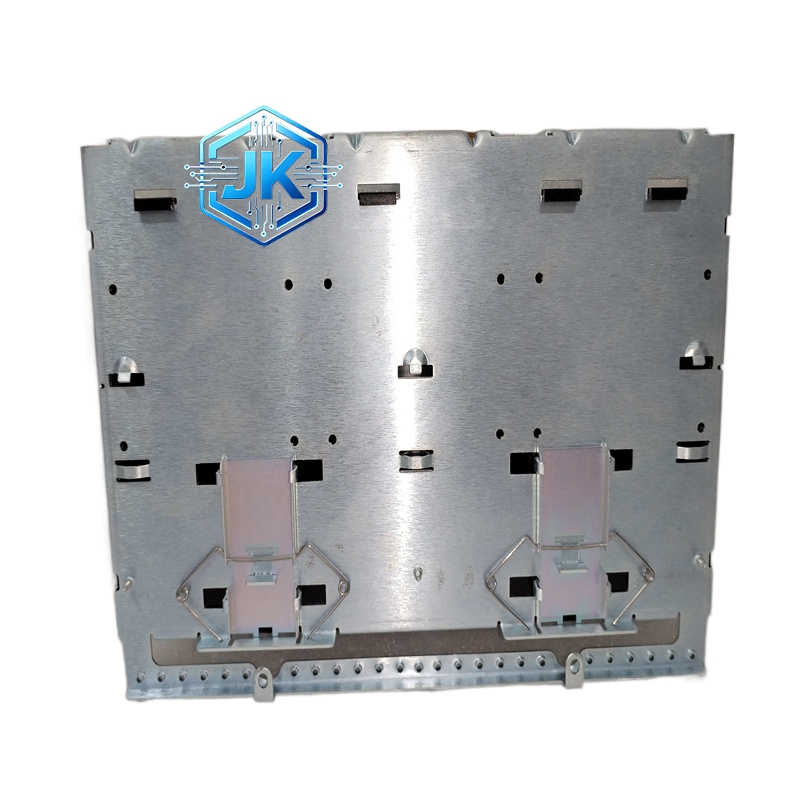

GE通用电气 IS200TVIBH2BCC，属于Mark VIE控制系统模拟量输入模块
技术规格：
- 通道数：16路单端输入通道（TC/DC V混合配置）
- 热电偶类型：J / K / T / E / N / R / S / B型
- 电压输入范围：0 – 100mV / 0 – 10V（可配置）
- 分辨率：16位A/D转换
- 精度：TC ±1.5°C；DC V ±0.1% FS
- 采样速率：最高10Hz（100ms周期）
- 冷端补偿：内置，精度±1°C
- 隔离电压：通道间1500V DC隔离
- 断线检测：支持TC断线检测
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- TC/V混合：同一模块上TC通道和电压通道可任意混合配置
- 冷端补偿：自动补偿接线端子处温度变化
- 断线报警：TC断线时输出固定超量程值并上传报警
- 通道隔离：每通道独立隔离，防止通道间串扰
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：4层工业级，三防涂覆
- 端子：镀金弹簧端子
- A/D芯片：16位Sigma-Delta型ADC
结构特征：
- VME标准单槽板卡
- 前面板：每通道LED + Power / Run / Fault LED
- 背部：VME总线连接器 + TC/V端子排
工作原理：
主控制器周期扫描读取模块数据。TC通道：毫伏信号经仪表放大器放大后送入16位A/D，CPU查表完成冷端补偿和线性化后输出温度值。DC V通道：电压信号经分压/放大后送入A/D，直接输出电压工程值。
应用场景：
- 燃气轮机温度监测（排气温度、轴承温度等）
- 电厂直流电压监测（电池电压、控制电源电压等）
- 化工过程温度/电压信号采集
安装要求：
- VME机架安装，地址跳线设置正确
- TC使用匹配的补偿导线
- 电压信号线使用屏蔽电缆
使用注意事项：
- 必须在软件中为每通道设置正确的传感器类型
- TC断线时模块输出固定值（通常为满量程），需在控制逻辑中设置断线判断
- 严禁超过额定输入电压，否则会损坏A/D芯片
