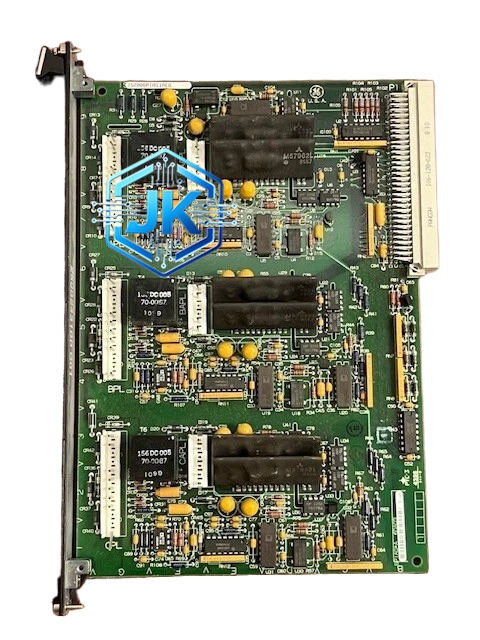

GE IS200BPIAG1A 处理器接口模块(Bus Interface Unit,Mark V 燃机控制系统专用)

产品简介
该产品是GE Speedtronic Mark V燃气轮机控制系统中的处理器接口模块(Bus Interface Unit,简称BIU),负责实现Mark V控制器主处理器与Genius Bus总线之间的数据交换和协议转换。模块内置高性能FPGA和大容量SRAM,执行通信协议处理、数据缓冲、总线仲裁等关键功能,是Mark V系统中连接CPU与I/O子系统的核心桥梁。IS200BPIAG1A为该模块的特定修订版本,后缀G1A表示硬件版本和固件级别。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE IS200BPIAG1A 处理器接口模块(Bus Interface Unit,Mark V 燃机控制系统专用)

技术规格

  • 总线类型:Genius Bus(Mark V专用)
  • 通信速率:10Mbps
  • 最大节点数:每总线最多32个节点(含BIU本身)
  • 数据缓冲:64KB SRAM数据缓冲区
  • 处理器接口:与Mark V主CPU(Motorola PowerPC 603e)高速并行接口
  • 协议处理:Genius Bus协议完全硬件实现,不占用CPU资源
  • 供电电压:5V DC(背板供电)
  • 工作温度:0℃ 至 +60℃
  • 存储温度:-40℃ 至 +85℃
  • 外形尺寸:标准VME单板尺寸(160mm×233.4mm)
  • MTBF:超过180,000小时

功能特点

  • Genius Bus协议硬件实现:所有总线通信由FPGA完成,不占用主CPU资源,确保控制器实时控制性能
  • 64KB数据缓冲区:大容量SRAM缓冲区,支持高速数据突发传输,避免总线拥塞
  • 总线仲裁:内置总线仲裁逻辑,多节点同时请求时按优先级公平调度
  • 错误检测:CRC校验、帧错误检测、超时检测,所有通信错误实时上报CPU
  • 热插拔支持:支持带电插拔(需确认背板支持),更换时不影响总线通信
  • LED状态指示:4组LED:Bus OK、CPU OK、Run、Fault,现场可直观判断模块状态
  • 自诊断:上电自检FPGA、SRAM、总线接口、CPU接口,异常时上报诊断代码

应用场景

  • Mark V燃气轮机控制器的核心通信枢纽
  • 燃气轮机燃料调节阀控制信号输出
  • 进气导叶(IGV)角度控制信号输出
  • 点火变压器初级回路通断控制
  • 辅助油泵启停控制
  • 燃机紧急停车系统(ESD)输出驱动

材质构成

  • PCB:FR-4 TG170,八层板设计,信号层与电源层交替排列
  • FPGA:Xilinx Spartan-3级别FPGA(GE专用定制版本)
  • SRAM:64KB高速SRAM( Cypress CY7C1021级别)
  • CPU接口芯片:GE专用并行接口ASIC
  • 隔离器件:光耦隔离(每8通道一组,HCPL-2630级别)
  • 接线端子:前面板2组64针VME欧式连接器 + 1组Genius Bus专用DB37接口
  • 外壳:铝合金压铸,表面阳极氧化处理,散热鳍片设计

结构特征

  • 标准3U VME高度,前面板配置双64针VME连接器(J1/J2)
  • 前面板配置1组Genius Bus专用DB37接口
  • 前面板配置4个LED:Power、Run、Fault、Redundancy OK
  • 前面板配置复位按钮(Reset)和模式切换开关(RUN/STOP/PROGRAM)
  • 顶部配置DIP开关组(16位),用于设定机号、通信地址、控制周期等参数
  • 底部配置散热鳍片,自然冷却

工作原理

上电后,FPGA初始化Genius Bus接口和SRAM缓冲区。Mark V主CPU通过64针VME并行总线将控制指令和数据写入IS200BPIAG1A的SRAM缓冲区。FPGA根据指令内容,将数据封装为Genius Bus标准帧,经DB37接口驱动至Genius Bus总线。外部I/O模块接收数据后执行动作,状态信息经Genius Bus返回FPGA,FPGA存入SRAM缓冲区,主CPU通过并行总线读取。所有通信由FPGA硬件完成,主CPU零负担。

安装要求

  • 安装于VME主背板,确保背板5V供电稳定且具备冗余电源
  • IS200BPIAG1A必须安装在专用槽位(通常为槽位0或槽位1)
  • Genius Bus电缆从DB37接口引出,连接至各I/O子模块,总线末端需接120Ω终端电阻
  • 模块地址通过DIP开关设定,A机地址为0,B机地址为1(不可更改)
  • 接地端子必须可靠连接至控制柜接地母排(接地电阻小于4Ω)
  • 模块上方和下方需留有不小于30mm的散热空间

使用注意事项

  • 严禁在PROGRAM模式下运行控制程序,会导致输出不可控
  • A/B机程序必须完全一致,版本不同会导致比对失败
  • 更换模块前必须断电并确认无残余电压
  • 模块上电前需确认所有子模块安装到位,否则Genius Bus通信失败
  • 长期停机后重新上电,需先在PROGRAM模式下检查程序完整性
