描述

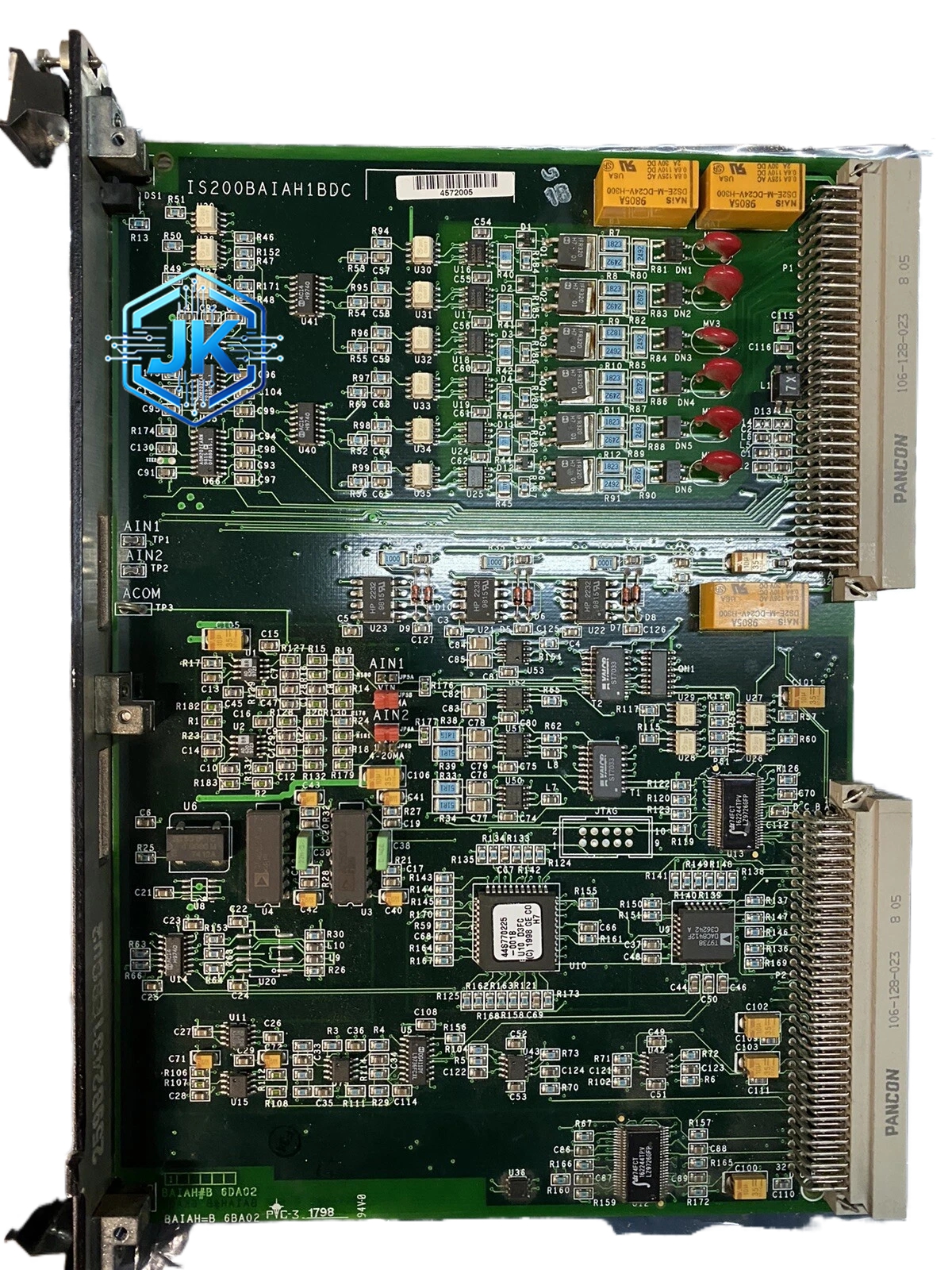

GE IS200BAIAH1B — Mark VIe 模拟量输入模块（8 通道）
技术规格：
- 通道数：8 通道模拟输入
- 输入类型：4-20mA（默认）/ 0-20mA / 0-10V / ±10V（软件可配置）
- 分辨率：16 位 A/D 转换
- 采样率：每通道最高 100Hz（全通道同时采样）
- 精度：±0.02% 满量程（典型值）
- 输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
- 共模抑制比（CMRR）：大于 130dB（50Hz）
- 通道间隔离：250V DC 电气隔离
- 断线检测：支持，自动识别并报警
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 高精度采样：16 位分辨率确保微小变化可被准确捕获
- 全通道同步采样：8 通道同时采样，确保数据时间一致性
- 断线与超量程报警：自动检测信号异常并触发报警
- 软件可配置：通过 Mark VIe Toolbox 配置每通道量程、滤波、报警限
- 冷端补偿：内置精密温度传感器，支持热电偶信号（需配合 TC 模块）
应用场景：
- 电厂锅炉汽包水位测量
- 汽轮机轴瓦温度监测
- 凝结水流量测量
- 发电机定子绕组温度采集
- 化学水处理 pH 值和电导率监测
材质构成：
- 外壳：铝合金框架 + 阻燃 ABS 前面板
- PCB：6 层 FR-4，模拟区与数字区完全隔离
- 模拟前端：精密电阻网络 + 多路复用器 + 16 位 Σ-Δ ADC（TI ADS1256 等级）
- 接线端子：弹簧夹紧式，镀镍处理
结构特征：
- 标准 VME 单宽度模块
- 前面板设有 8 组接线端子排，每组配有通道号标识
- 每个通道配有绿色 LED（正常）和红色 LED（报警）
工作原理：
现场 4-20mA 信号经端子进入，首先经过 RC 低通滤波和 TVS 过压保护，然后由多路复用器依次选通至 16 位 ADC。ADC 采样结果经数字隔离后通过 VME 总线上传至 CPU 板。每个通道的隔离变压器确保信号地与系统地完全隔离。
安装要求：
- 插入 Mark VIe 机架任意 VME 插槽
- 4-20mA 信号使用屏蔽双绞线，屏蔽层在控制室侧单端接地
- 电压信号线与电流信号线分开布线
- 接线扭矩 0.5-0.8 N·m
使用注意事项：
- 严禁将超过 30V 电压直接接入电压输入端
- 电流输入端不得并联接入多个信号源
- 更换模块后必须重新配置所有通道参数
- 定期校验通道精度，建议每 12 个月一次
