描述
技术规格：
- 制造商：GE Fanuc（现 Emerson Automation）
- 所属系列：PACSystems RX3i PLC 系统

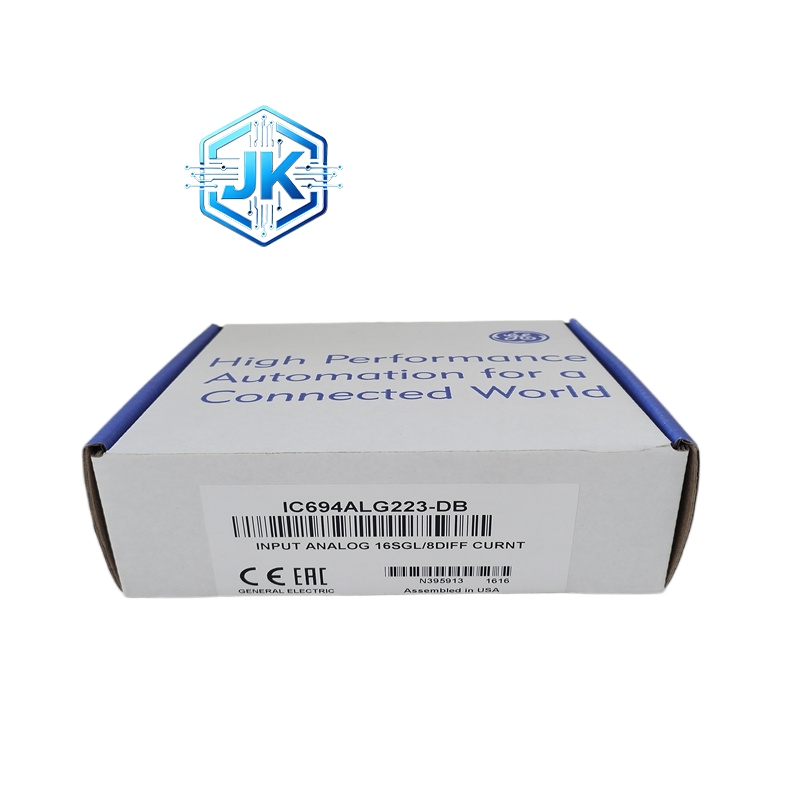

- 型号：IC694ALG223
- 通道配置：16 路单端电流输入
- 输入电流范围：0–20mA、4–20mA（标准）、4–20mA（增强型，支持开路检测）
- 分辨率：12 位，精度 ±0.1% 量程
- 采样速率：13ms / 通道
- 滤波频率：200Hz
- 隔离电压：250VAC（通道 – 背板光电隔离）
- 输入阻抗：≤250Ω
- 供电：5VDC（背板取电，120mA）；24VDC（外部供电，65mA）
- 工作温度：-20℃~+60℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：标准 RX3i 模块尺寸（100mm×150mm×35mm）
- 重量：约 0.51kg
- 材质：工业级阻燃外壳、高精度信号 PCB 板、镀金连接器
- 安装方式：标准机架插槽安装，支持热插拔
- 认证：CE、UL、RoHS、SIL2、ATEX Zone 2 认证
功能特点：
- 多量程灵活配置：支持 0–20mA、4–20mA 标准、4–20mA 增强型三种量程，软件独立配置各通道量程，适配不同类型电流传感器，无需更换模块，简化系统设计。
- 增强型开路故障检测：4–20mA 增强型量程可检测 0mA 开路故障，当传感器断线或信号丢失时，模块自动识别并上传故障信号，避免系统误判，提升系统可靠性。
- 高精度稳定采集：12 位分辨率，采集精度 ±0.1% 量程；200Hz 滤波频率，有效过滤高频干扰信号，保障电流信号采集稳定性，适配工业现场强干扰环境。
- 高密度通道节省成本：16 路单端输入，单模块实现多传感器信号采集，减少模块数量与机柜空间占用，降低系统成本，适配电厂、化工、水处理等大规模信号采集场景。
- 热插拔易维护：支持 RX3i 系统热插拔，维护时无需停机，可直接拆卸更换模块，大幅降低系统停机时间，提升维护效率。
- 工业级耐用适配恶劣环境：-20℃~+60℃宽温运行，阻燃外壳 + 三防 PCB 板，抗振动、抗电磁干扰、防潮防尘，耐受工业现场粉尘、潮湿、强干扰等恶劣环境；符合 ATEX Zone 2 防爆认证，适配防爆区域应用。
应用场景：
- 石油天然气：油气田压力、温度、流量传感器（4–20mA）信号采集，输油管道参数监测。
- 化工行业：防爆区域反应釜、精馏塔温度、压力、液位信号采集。
- 能源行业：电厂锅炉、汽轮机参数监测，光伏 / 风电设备电流型传感器信号采集。
- 水处理：污水处理厂、净水厂水质参数、液位、流量信号采集。
