描述

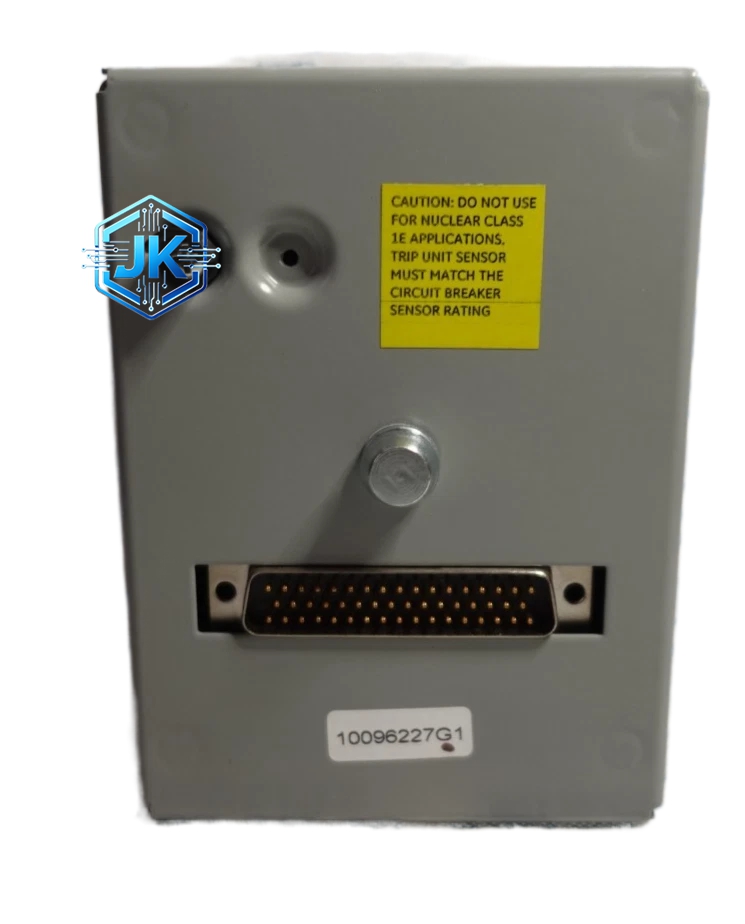

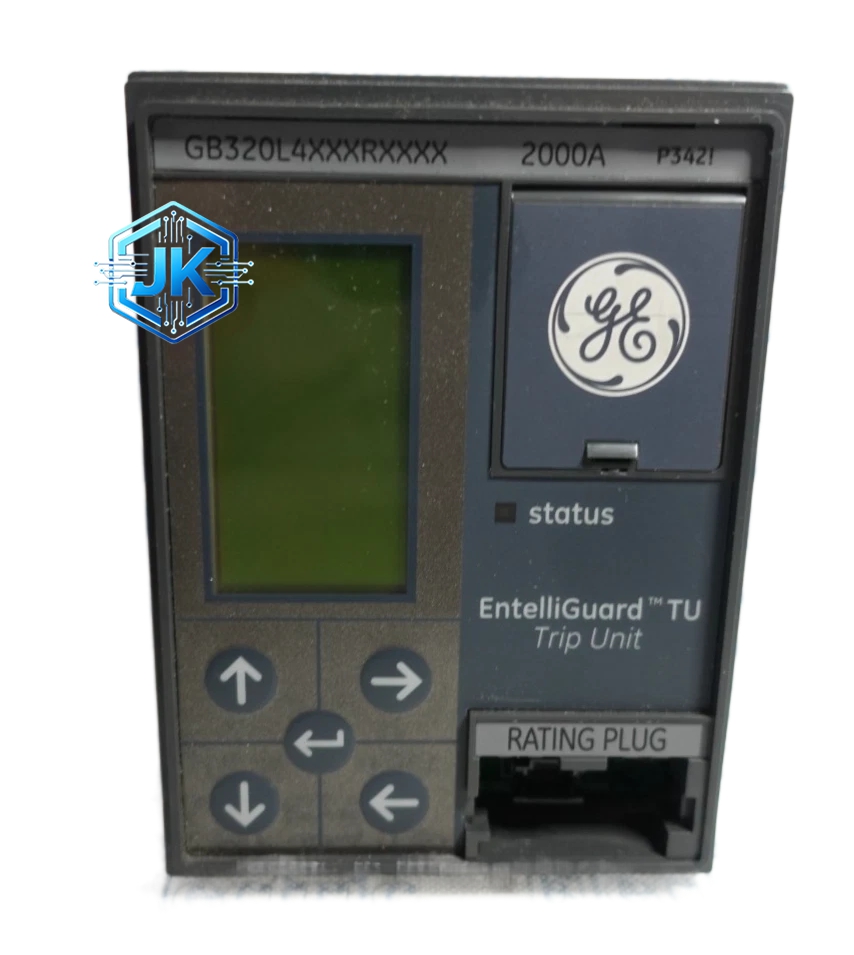

GE通用电气 GB320L4XXXRXXXX 低压框架断路器（ACB）
技术规格：
- 框架等级：3200A
- 额定电流：630A / 800A / 1000A / 1250A / 1600A / 2000A / 2500A / 3200A（按派生）
- 额定电压：690V AC / 690V DC
- 极数：4极（3P+N）
- 分断能力：最高150kA（690V时，Icu）
- 运行分断能力：100kA（Ics）
- 脱扣器类型：Micrologic电子脱扣器（A/B/C/D/E型可选）
- 符合标准：IEC60947-2、UL489、GB/T 14048.2
功能特点：
- 四段智能保护：L（过载长延时）、S（短路短延时）、I（短路瞬时）、G（接地故障）四段保护均可独立整定
- 通信功能完善：标配RS-485/Modbus RTU通信，可选Profibus-DP/DeviceNet/Ethernet
- 抽屉式可选：L为固定式，D为抽屉式，抽屉式支持隔离位，检修时可安全抽出
- 区域联锁：抽屉式支持机械联锁和电气联锁，防止误操作
- 电能测量：Micrologic脱扣器内置电能计量功能，可监测电压、电流、功率、电能
性能参数：
| 参数项 | 数值 |
|---|---|
| 额定短时耐受电流（1s） | 65kA |
| 额定短时耐受电流（3s） | 50kA |
| 机械寿命 | 15000次操作 |
| 电气寿命 | 8000次操作 |
| 外壳防护等级 | IP40 |
材质构成：
- 灭弧室：钢质灭弧栅片（32片）+ 陶土灭弧罩，耐高温1200°C
- 主触点：铜钨合金，耐电弧烧蚀
- 弧触点：银合金，低接触电阻
- 外壳：小电流段为阻燃工程塑料，大电流段（1600A以上）为钢板喷塑
- 操作机构：弹簧储能式，电动/手动/电动储能手动释放三种方式
结构特征：
- 框架式结构，正面操作，宽度约250mm（3200A时）
- 手动操作手柄支持合闸/分闸/脱扣三位置指示
- 抽屉式版本配有主触头、隔离触头、辅助触头三组触头系统
- 前面板可安装Micrologic脱扣器、分励线圈、欠压线圈等附件
工作原理：
合闸时弹簧储能，合闸完成后弹簧释放能量驱动触头闭合。脱扣时，脱扣器发出信号，触发脱扣半轴，弹簧能量释放驱动触头快速分离（速度超过2m/s），配合灭弧室在电流过零时熄灭电弧。Micrologic电子脱扣器通过CT采集电流，经DSP数字处理后与整定值比较，超时则发出脱扣信号。
应用场景：
- 大型商业建筑主进线和楼层配电
- 工业工厂主配电柜
- 数据中心UPS进线
- 船舶电力系统主开关
- 石化、电力等大型工业配电
安装要求：
- 背部进出线，前接线或后接线需确认派生型号
- 3200A额定电流建议使用240-400mm²铜电缆
- 上下级需配合选择性保护，可通过调整S段延时实现
- 抽屉式安装需确认导轨规格与柜体匹配
使用注意事项：
- Micrologic脱扣器上电后需进行参数设置，包括额定电流、各段保护整定值
- 定期检查触头磨损，主触点磨损超过原厚度1/3需更换
- 电动操作机构需定期润滑，建议每年一次
- 严禁带负荷手动分闸（固定式），抽屉式除外
