描述

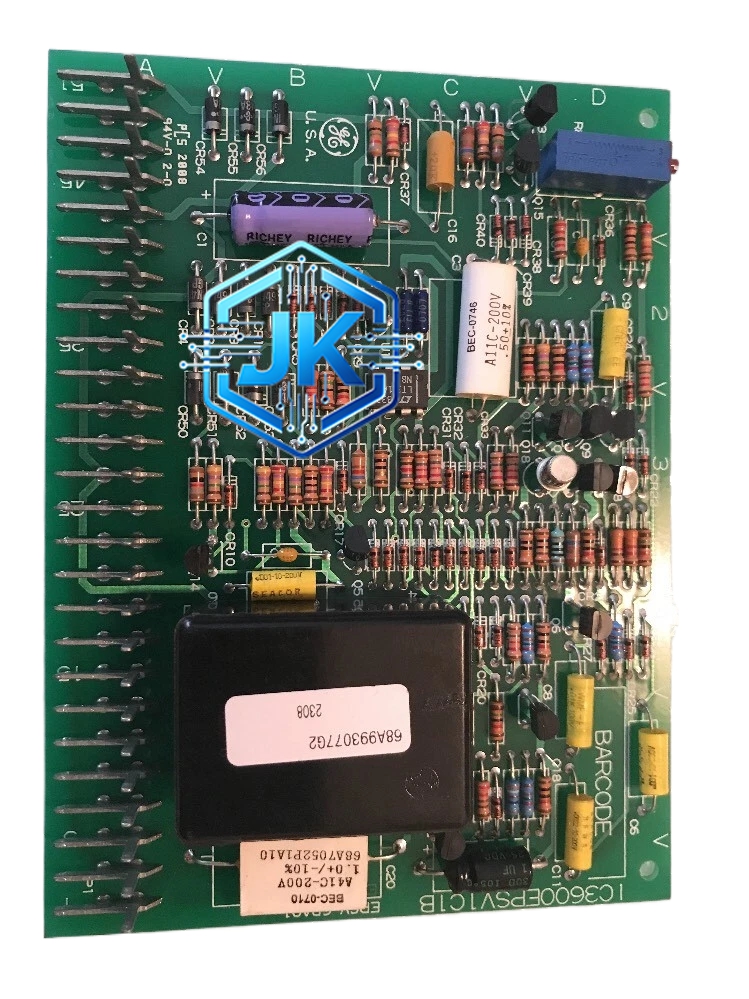

GE Fanuc IC3600EPSV1C — Mark V 高精度电源模块
技术规格：
- 输入电压：120/240VAC，50/60Hz 自适应
- 输出电压：5VDC（±5%）/ ±15VDC（±5%）/ ±24VDC（±5%），三路独立输出
- 输出功率：总功率约 120W（5V 约 50W，±15V 约 40W，±24V 约 30W）
- 冗余配置：双模块并联热备，单模块故障另一模块无缝接管
- 保护功能：过压保护、过流保护、短路保护、过温保护、欠压保护
- 响应时间：小于 10ms（异常检测到切断输出）
- 纹波噪声：小于 50mVpp（5V 输出）
- 效率：大于 80%
- 工作温度：0℃ 至 55℃
- 存储温度：-40℃ 至 85℃
- 安装尺寸：标准 Mark V Eurocard（160mm × 233mm）
功能特点：
- 三路独立输出（5V/±15V/±24V），满足 Mark V 处理器和不同 I/O 模块的供电需求
- 双路冗余热备，任一模块故障不影响系统供电，切换无扰
- 输出纹波极低，满足模拟量模块对电源纯净度的严格要求
- 具备完善的保护功能，过压/过流/短路/过温/欠压五重保护
- 前置面板带 Power Good 和 Fault 双色 LED 指示灯
- 支持热插拔（部分配置下）
- 金属外壳具备良好的电磁屏蔽性能
应用场景：
GE Mark V 燃气轮机控制系统（9FA/9E/7FA）、蒸汽轮机控制系统、大型火电机组 DCS 系统、化工过程控制系统
结构特征：
标准 Eurocard 尺寸（160mm × 233mm），金属外壳，顶部带散热孔，前置面板带 Power Good（绿色）/ Fault（红色）双色 LED，顶部为标准 Mark V 背板连接器，底部为模块锁紧手柄，支持安装于 Mark V 标准机架最左侧或最右侧电源槽位，IP20 防护等级
工作原理：
交流输入经整流滤波后转换为直流，通过高频开关电源电路产生多路隔离直流输出。内部电压基准电路提供精密参考电压，反馈控制回路实时调节输出电压使其稳定在标称值。冗余监控电路持续监测两台电源模块的输出状态，当一台模块故障时自动切断其输出并将负载无缝转移至另一台模块。保护电路在检测到任何异常参数时在 10ms 内切断输出并驱动 Fault 指示灯。
安装要求：
安装于 Mark V 标准机架电源槽位（通常为槽位 0 或槽位 15），两台电源模块必须分别接入两路独立 UPS 供电，机架必须可靠接地（接地电阻小于 4Ω），模块与机架之间需保证良好的散热空间（上下各留至少 50mm）
使用注意事项：
两台电源模块必须同时上电，严禁单独拆除一台后运行（会失去冗余），电源输入线严禁与动力电缆共用线槽，模块故障时 Fault 指示灯亮起，需立即更换备用模块，严禁带电插拔模块
