描述

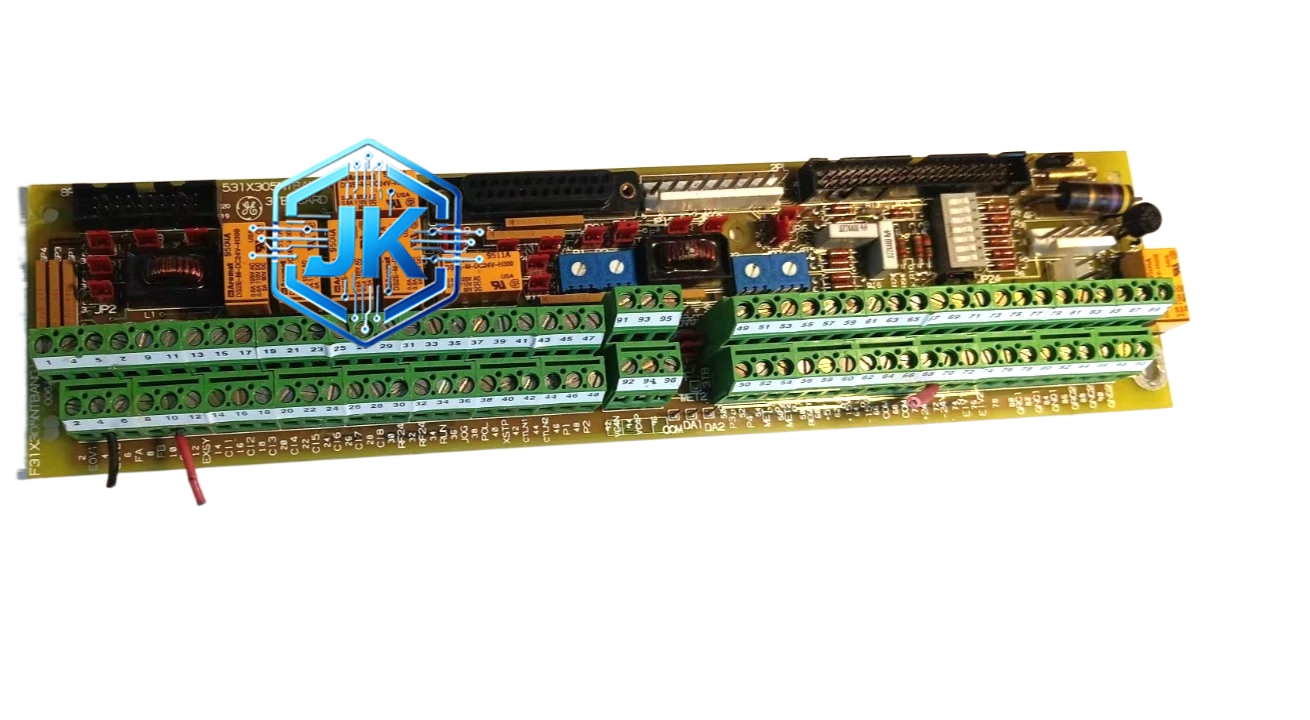

GE F31X111PSHALGIFR00/0 电源模块
技术规格：
- 输出电压：5V DC（主输出）+ 3.3V DC（辅助输出，部分版本）
- 输出电流：5V/10A（主输出），3.3V/2A（辅助输出）
- 输出功率：50W（主输出）+ 6.6W（辅助输出）
- 输入电压：24V DC（单路输入，范围18V-30V DC）
- 冗余方式：双模块冗余（A/B机），单模块故障自动无扰切换
- 切换时间：小于1ms（无缝切换）
- 通信接口：Genius Bus（内部）+ SRTP（外部）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过200,000小时
- 认证：UL、CE、CSA
功能特点：
- 双路冗余供电：A/B两块电源模块同时工作，任一模块故障时另一模块无缝接管，切换时间小于1ms，控制器不会断电重启
- 热插拔支持：支持带电插拔（需确认背板支持），更换时系统不停机
- Genius Bus原生支持：与Mark VI系列所有I/O子模块高速通信，无需额外转换
- 过压/过流/短路保护：内置逐周期电流限制和输出短路保护，故障时自动关闭输出并上报
- 电压监测：实时监测输出电压，偏差超过±2%时上报故障
- LED状态指示：前面板配置Power A、Power B、Fault、Communication四组LED
- DIP开关配置：通过DIP开关设定模块地址和输出电压范围
应用场景：
- GE Speedtronic Mark VI / Mark VIe燃机控制系统的主控制器供电
- GE Fanuc系列CNC数控系统的电源供给
- 工业过程控制系统的冗余电源
- 需要高可靠性供电的DCS系统
材质构成：
- PCB：FR-4 TG170，六层板设计，电源层与信号层完全隔离
- DC-DC转换器：高效开关电源模块（转换效率大于85%），内部集成PWM控制器
- 滤波电容：日系低ESR电解电容 + 薄膜电容，纹波小于50mV
- 保护器件：TVS二极管 + 保险丝 + 电流检测电阻，三重保护
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
- 连接器：前面板64针DIN 41612欧式连接器 + Genius Bus专用接口
结构特征：
- 标准3U VME高度
- 前面板配置64针VME欧式连接器（J1/J2）
- 前面板配置Genius Bus专用DB37接口
- 前面板配置4个状态LED：Power A、Power B、Fault、Communication
- 前面板配置DIP开关组（8位）
- 顶部配置散热鳍片，自然冷却
工作原理：
24V DC输入经EMI滤波后进入DC-DC开关电源，通过高频变压器隔离降压后整流滤波，输出稳定的5V DC和3.3V DC。A/B两块模块的输出通过二极管OR电路并联，正常时两块同时供电，任一块故障时其输出二极管自动截止，另一块无缝承担全部负载。输出电压经精密基准源（TL431级别）采样，与设定值比较后通过PWM调节占空比，确保输出稳定。
安装要求：
- 安装于VME/VME64主背板，确保背板供电稳定（24V±10%）
- A/B模块必须安装在相邻槽位（通常为槽位0和槽位1）
- 模块地址通过DIP开关设定，A机地址为0，B机地址为1
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块上方和下方需留有不小于30mm的散热空间
使用注意事项：
- 严禁输入电压超过30V DC，否则会烧毁DC-DC转换器
- A/B模块固件版本必须一致，版本不同会导致切换失败
- 更换模块前必须确认新模块DIP开关地址与原模块一致
- 长期不用的系统需每6个月通电一次，防止电解电容老化
- 模块故障（红灯亮）时需先断电再更换，严禁带电插拔非热插拔背板上的模块
