描述

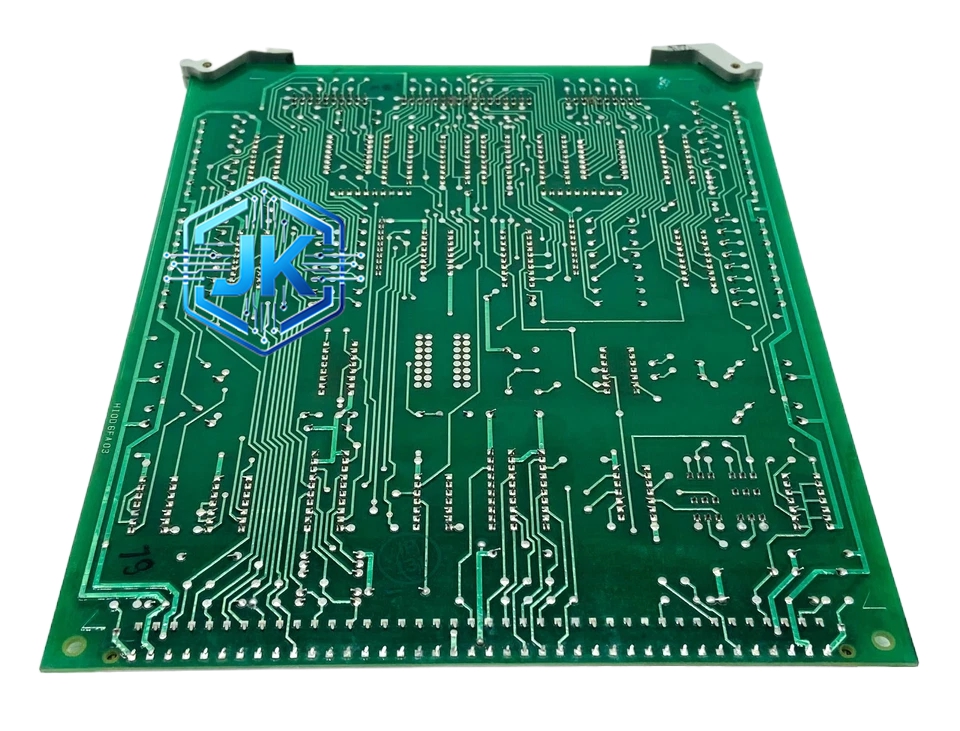

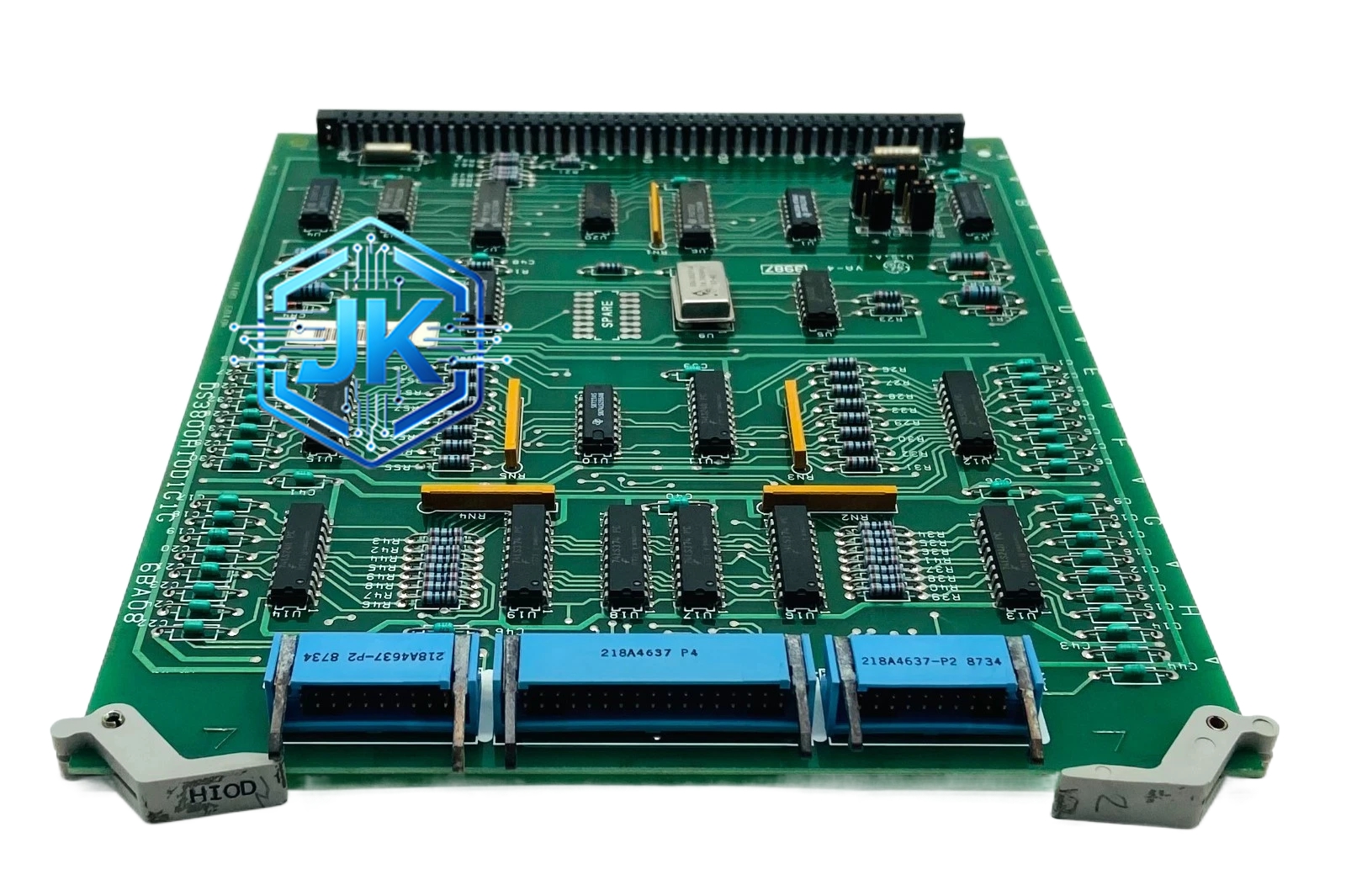

GE DS3800HMPF 高速脉冲输入模块
技术规格：
- 通道数量：2路独立脉冲输入
- 输入信号类型：TTL电平 / 磁电式传感器（无需外部调理）
- 输入频率范围：0.5Hz 至 100kHz
- 计数位数：32位无符号整数（最大计数4,294,967,295）
- 转速测量精度：±1rpm（在1000-6000rpm范围内）
- 频率测量分辨率：0.01Hz
- 门控时间：可配置（0.1s / 0.5s / 1s / 2s）
- 输入隔离：每通道光耦隔离，隔离电压500V DC
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准VME单板尺寸
- MTBF：超过150,000小时
功能特点：
- 32位硬件计数器：纯硬件计数，不占用控制器CPU资源，计数不会因通信延迟而丢失
- 双通道独立测量：两路输入可同时测量不同设备的转速（如燃机转速+发电机转速）
- 磁电传感器直连：支持磁电式转速探头直接接入，无需外部信号调理电路
- 看门狗定时刷新：计数器值每100ms自动刷新至控制器，防止计数器溢出
- 断线检测：输入信号消失超过2秒时自动上报断线故障
- 历史记录：模块内部缓存最近100次测量值，掉电不丢失（电池保持）
- LED指示：每通道配置脉冲指示LED，输入有脉冲时闪烁
应用场景：
- 燃气轮机转速测量（磁电探头信号接入）
- 发电机频率/转速测量
- 蒸汽轮机转速测量
- 大型电机转速监测
- 工业过程中需要高精度转速/频率测量的场合
材质构成：
- PCB：FR-4 TG170，四层板设计
- 计数芯片：32位硬件计数器ASIC（GE专用），工作频率大于100MHz
- 隔离器件：高速光耦（6N137级别），响应时间小于50ns
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管，三重保护
- 接线端子：前面板2组螺丝端子（每通道一组，含信号+/信号-及屏蔽），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理
结构特征：
- 标准3U VME高度
- 前面板配置2组3位螺丝端子（Ch A：SIG+、SIG-、SHIELD + Ch B：SIG+、SIG-、SHIELD）
- 前面板配置2组LED（每通道1个，红色，有脉冲时闪烁）
- 前面板配置5个LED：Power、Run、Fault、Diagnostic、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设置门控时间和计数模式
工作原理：
外部转速传感器输出的脉冲信号经输入保护电路后进入光耦隔离器，隔离后的TTL脉冲送入32位硬件计数器。计数器在每个门控时间窗口内对脉冲进行计数，门控结束时将计数值锁存并通过SRTP总线发送至控制器。控制器根据计数值和门控时间计算出转速（rpm = 计数×60/门控时间/每转脉冲数）。32位计数器在100kHz输入频率下约需12小时才会溢出，远超实际应用需求。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定
- 磁电传感器信号线必须使用屏蔽电缆，屏蔽层单端接至模块SHIELD端子
- 信号线与动力电缆分开布线，间距不小于15厘米
- 模块地址通过DIP开关设定，同一总线上地址不重复
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 磁电传感器探头与齿轮的间隙必须在0.5mm-1.5mm之间，过大则信号弱，过小则易损坏
- 输入频率不可超过100kHz，超频会导致计数错误
- 霍尔传感器输出为方波，需确认电平兼容TTL（高电平大于3.5V）
- 长期不用的模块需保持通电，否则内部RAM数据丢失
- 更换模块后需重新设定每转脉冲数参数，否则转速计算错误
