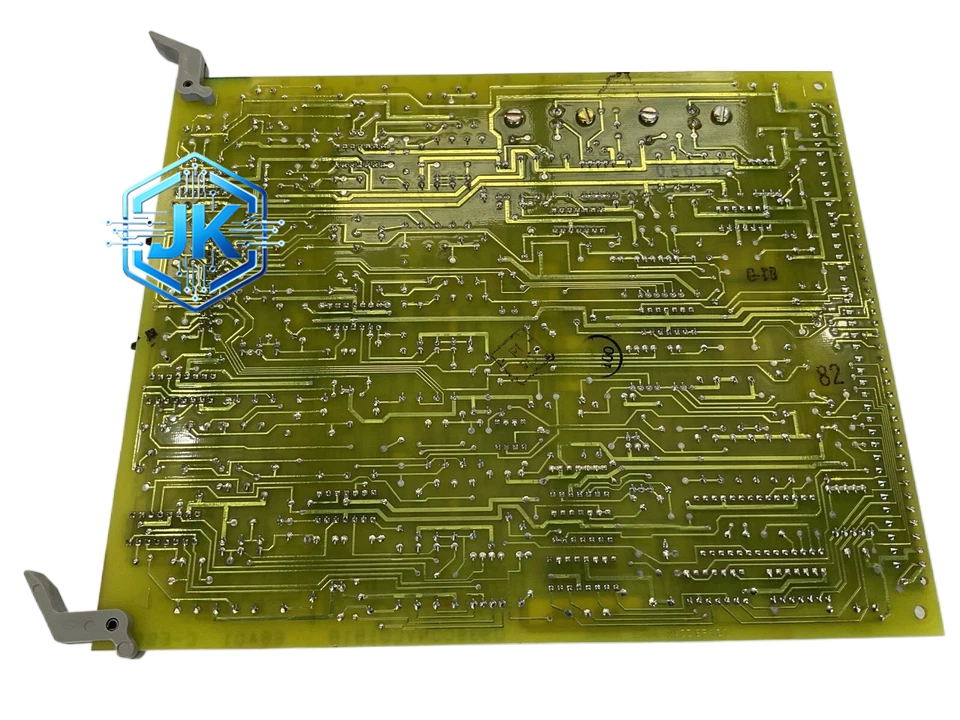

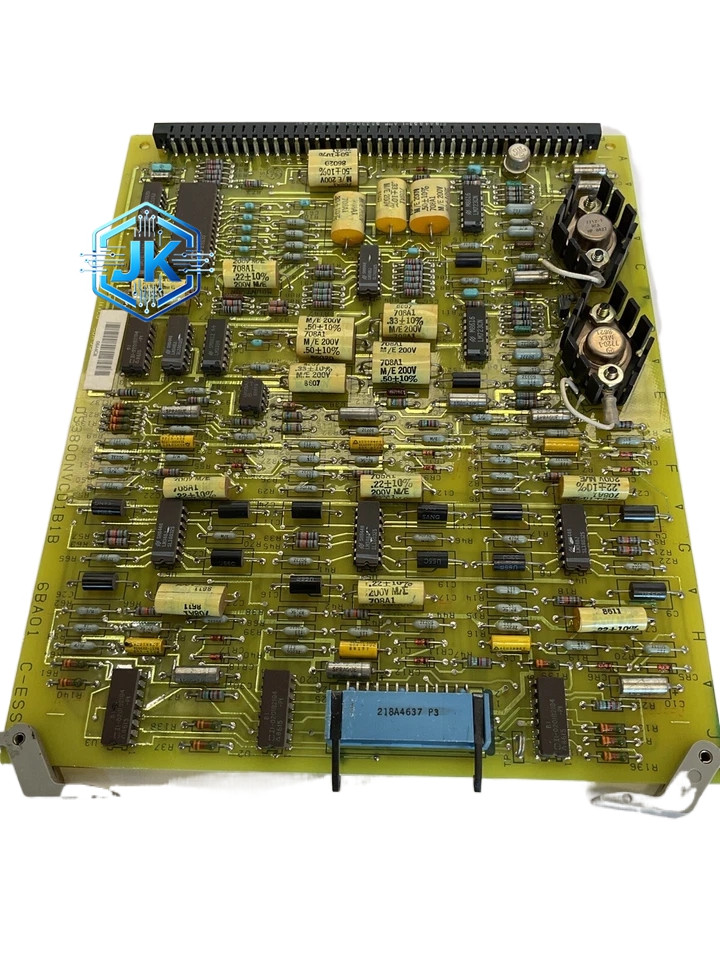

GE DS3800HCMB1C1C — Mark VIe 高速计数器测量模块
技术规格：
- 通道数：4 通道高速计数器输入
- 输入信号类型：TTL 电平 / 差分信号（RS-422）/ 开路集电极
- 计数频率：最高 10MHz（单通道），最高 5MHz（四通道同时工作）
- 分辨率：32 位计数器（4294967295 计数范围）
- 测量模式：频率测量、周期测量、脉冲计数、转速测量（RPM）
- 正交解码：支持 A/B 相正交编码器，×1 / ×2 / ×4 解码模式
- 输入阻抗：大于 10kΩ（TTL 模式）/ 120Ω 终端电阻（差分模式）
- 隔离方式：500V DC 电气隔离（每通道独立）
- 触发电平：TTL 模式 1.4V / 2.0V 可选，差分模式 200mV
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 供电：+5V / +3.3V，由 VME 背板供电
- 背板总线：VME64x
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.6kg
功能特点：
- 超高频率：10MHz 计数频率，满足高速编码器和流量计需求
- 正交解码：支持 A/B 相正交编码器，直接输出转速和方向，无需 CPU 计算
- 32 位计数器：42 亿计数范围，超长时间累计不断溢出
- 四通道独立：每通道独立计数和测量，互不干扰
- 多种测量模式：频率、周期、计数、转速四种模式可软件切换
- 掉电保持：内置超级电容，断电后计数值保持 72 小时
- LED 状态指示：每通道配有绿色 Activity LED 和红色 Fault LED
应用场景：
- 汽轮机转速监测（正交编码器输入）
- 发电机转速测量
- 蒸汽流量计脉冲累计
- 给水流量计脉冲累计
- 电动机转速监测
- 皮带秤速度测量
材质构成：
- 外壳：铝合金压铸框架，阳极氧化处理
- PCB：4 层 FR-4 板，模拟区与数字区物理隔离
- 计数芯片：Xilinx FPGA 或同等品质高速计数芯片
- 隔离元件：Silicon Labs Si86xx 系列数字隔离器
- 接线端子：弹簧夹紧式端子，镀金触点
- 连接器：高密度 DIN 41612 背板连接器 + 前面板 DB-15 编码器接口
结构特征：
- 3U VME 标准模块
- 前面板设有 4 组 DB-15 编码器输入接口（每通道一组）
- 每通道配有绿色 Activity LED 和红色 Fault LED
- 顶部设有铝合金把手
- 底部为高密度背板连接器
工作原理：
现场编码器或脉冲信号经前面板 DB-15 接口进入，首先经过施密特触发器整形和光耦隔离，然后送入 FPGA 高速计数核心。FPGA 根据配置的测量模式（频率/周期/计数/转速）进行实时计算，结果通过 VME 总线上传至 CPU 板。正交解码模式下，FPGA 同时采样 A/B 相信号，根据相位关系判断旋转方向并计算转速。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 编码器信号使用屏蔽双绞线，屏蔽层单端接地
- 差分信号模式下需在模块端接入 120Ω 终端电阻
- 接线端子扭矩 0.5-0.8 N·m
- 信号线与动力电缆分开布线，间距不小于 200mm
使用注意事项：
- 编码器信号电压不得超过 5V，否则将烧毁输入电路
- 差分信号模式下必须使用屏蔽双绞线，且屏蔽层接地
- 正交解码时 A/B 相不可接反，否则转速显示为负值
- 更换模块后需在 Toolbox 中重新配置每通道的测量模式和解码倍率
- 长期不用时建议保留在机架中通电，以维持计数值
