描述

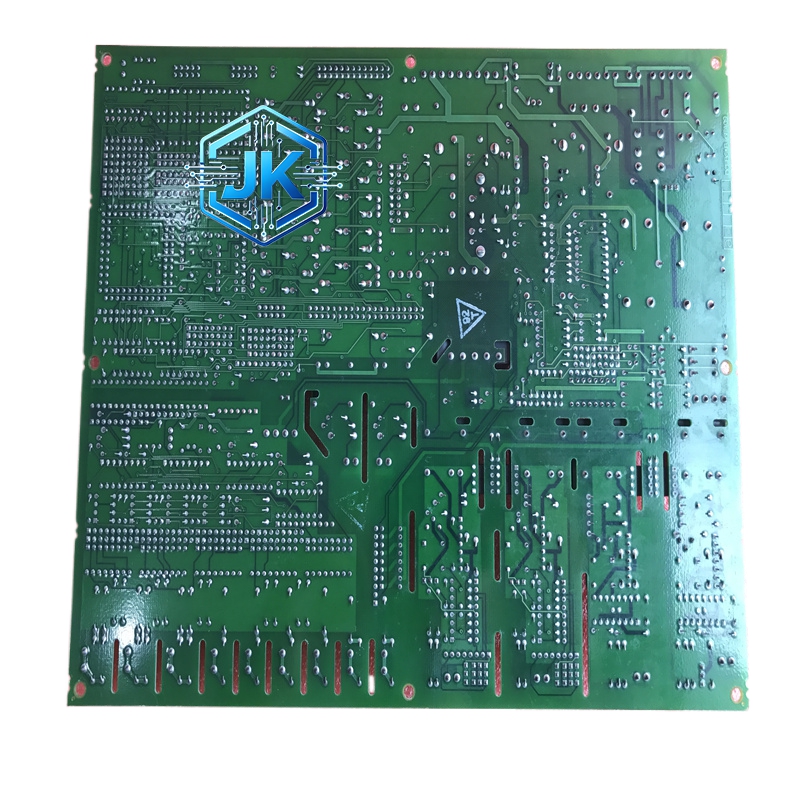

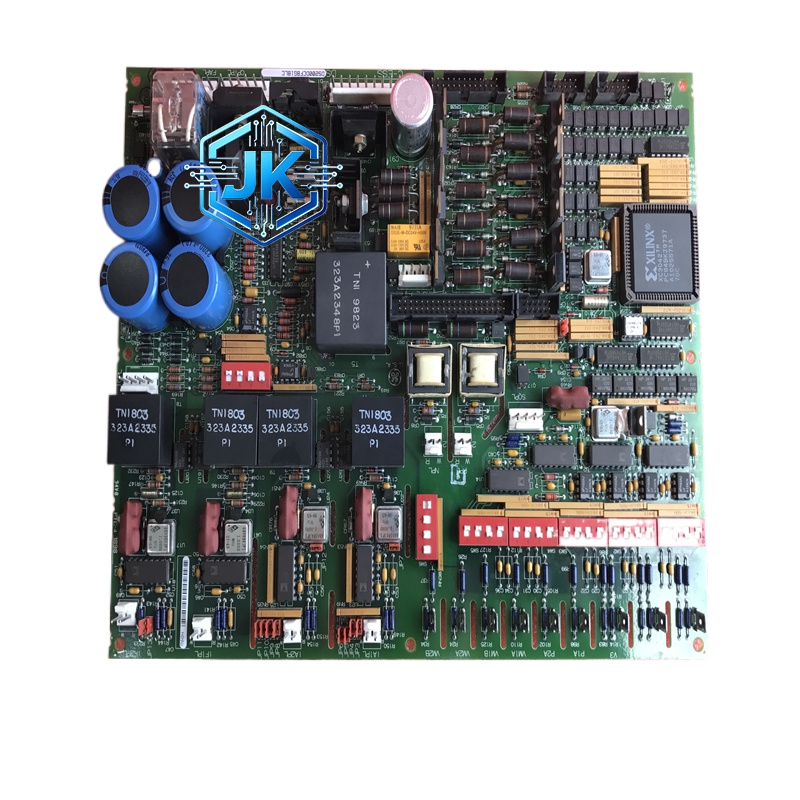

GE Mark V/VI 通用数字信号采集板卡 DS215UDSAG1AZZ
技术规格:
- 通道数量: 32路数字输入（干接点或24 V DC有源信号）
- 输入类型: 干接点（无源）或 24 V DC（有源），每8通道一组独立配置
- 输入电压范围: 0–30 V DC（有源模式），0 V（干接点模式）
- 输入电流: 5 mA（有源模式，内部限流）
- 响应时间: < 1 ms（信号变化到模块上报）
- 隔离电压: 500 V DC 通道对地，通道间完全隔离
- 滤波时间: 可编程 1 ms / 10 ms / 100 ms（软件设置）
- 通信方式: Mark V/VI背板总线（Genius Bus或VMEbus）
- 供电: +5 V DC 背板供电，功耗约3 W
- 工作温度: 0°C 至 +55°C
- 存储温度: -40°C 至 +85°C
- 防护等级: IP20
- 尺寸: 标准欧洲卡，约160 x 233 mm
- 重量: 约0.8 kg
功能特点:
- 32通道高密度 — 比16通道模块翻倍，节省机柜空间和成本
- 干接点/有源双模式 — 每8通道一组独立配置，适应不同现场接线方式
- 可编程滤波 — 1 ms / 10 ms / 100 ms三档滤波，消除机械触点弹跳
- 每通道LED指示灯 — 实时显示输入状态（绿色=ON，红色=OFF）
- 通道分组寻址 — 支持8通道为一组的批量操作，提高编程效率
- 掉电保持 — 当前输入状态存储于模块SRAM，断电不丢失
- 即插即用 — 无需DIP开关，通过Mark V/VI编程软件在线配置
- 硬件看门狗 — 通信中断超过2秒自动触发报警
材质构成与结构特征:
- PCB材质: FR-4高Tg板，四层板
- 光耦芯片: 高速光耦隔离器（6N137兼容），隔离电压500 V DC
- 输入保护: 每通道TVS二极管 + 保险丝（100 mA） + RC滤波
- 连接器: 欧式DIN 41612，每8通道一组接线端子
- 外壳: 铝合金压铸框架 + 阻燃塑料前端盖板
- 散热方式: 自然对流
- 结构形式: 插拔式欧洲卡，弹簧锁紧导轨
工作原理:
数字输入信号经输入保护电路后进入光耦隔离器，光耦将外部信号与内部电路电气隔离后送入FPGA逻辑电路。FPGA对信号进行滤波处理（消除弹跳）后存入输入寄存器，每1 ms通过背板总线上报Mark V/VI处理器。干接点模式下，内部上拉电阻提供检测电流；有源模式下，外部24 V DC信号直接驱动光耦。
安装要求:
- 安装于Mark V/VI机柜背板数字I/O槽位（通常为槽位2至槽位15之间）
- 前方需预留至少50 mm空间用于接线操作
- 干接点信号线使用普通双绞线即可，有源信号线使用屏蔽双绞线
- 接地电阻小于4欧姆
- 远离大功率变频器，间距至少200 mm
使用注意事项:
- 干接点和有源模式不可混用 — 同一组8通道必须统一配置
- 有源输入电压不可超过30 V DC — 超过会损坏光耦
- 干接点不可接入交流信号 — 会损坏输入保护电路
- 滤波时间需根据现场情况设置 — 机械触点建议10 ms，电子开关建议1 ms
- 定期检查接线端子紧固度 — 振动环境下端子可能松动
应用场景:
- 按钮和选择开关采集 — 操作员站按钮、现场选择开关
- 限位开关和安全门状态 — 行程限位、安全门联锁
- 继电器触点状态 — 辅助继电器、中间继电器状态监测
- 电磁阀状态反馈 — 电磁阀线圈通电状态
- 报警触点采集 — 现场报警触点接入DCS
- 设备运行状态监测 — 泵、风机、压缩机运行/停止状态
