描述

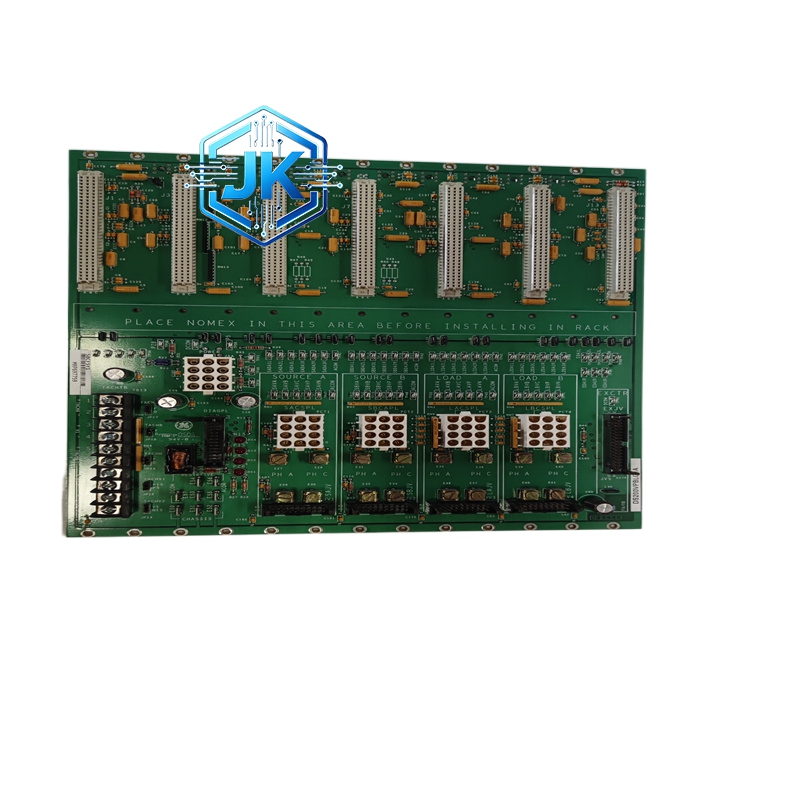

GE DS200VPBLG2A 电压监测模块（Mark VI / Mark VIe系列）
技术规格：
- 监测通道：3路交流电压输入 + 1路直流电压输入
- 交流电压范围：0-120V AC / 0-600V AC（通过跳线选择）
- 直流电压范围：0-300V DC
- 精度：±0.2%满量程（交流），±0.5%满量程（直流）
- 频率测量范围：45Hz 至 65Hz
- 频率精度：±0.01Hz
- 响应时间：小于20ms（电压突变检测）
- 工作温度：0℃ 至 +60℃
- 电源：5V DC，背板供电
- 通信协议：GE SRTP
- 外形尺寸：标准VME单板尺寸
- MTBF：超过180,000小时
功能特点：
- 三相电压监测：同时监测三相交流电压的幅值、频率、相角，支持不平衡度计算
- 缺相检测：任一相电压低于设定阈值（默认额定值的30%）时，10ms内上报缺相故障
- 过压/欠压保护：电压超过或低于设定阈值时触发告警或跳闸信号
- 频率偏差监测：频率偏离50Hz/60Hz超过±0.5Hz时上报频率异常
- 直流监测：第四路通道专门用于监测直流母线电压（如125V DC控制电源）
- 事件记录：内置64KB非易失性存储器，记录最近128次电压异常事件的时间戳和参数
- LED指示：前面板配置电压正常/异常指示灯，便于现场快速判断
应用场景：
- 燃气轮机驱动发电机的出口电压监测
- 厂用电6kV/10kV母线电压监测
- UPS直流母线电压监测
- 发电机保护系统中的电压判据输入
- 备用电源自动切换（ATS）的电压检测
材质构成：
- PCB：FR-4 TG170
- 电压互感器：模块内部集成小型电压互感器，实现高压信号的安全隔离
- 隔离方式：磁隔离 + 光耦隔离，隔离电压1500V AC
- 连接器：前面板螺丝端子，额定电流5A
结构特征：
- 标准VME单板，3U高度
- 前面板配置4组电压输入端子（3路AC + 1路DC）
- 前面板配置5个LED：Power、VA/VB/VC（三相指示）、Fault
- 背板侧标准64针欧式连接器
工作原理：
交流电压信号经内部小型电压互感器降压至安全范围后，进入信号调理电路。调理后的信号送入24位ADC进行采样，FPGA通过快速傅里叶变换（FFT）算法计算电压幅值、频率和相角。直流电压信号经分压电阻网络后直接送入ADC。所有计算结果每10ms更新一次，通过SRTP总线发送至主控制器。缺相和过欠压判断由FPGA硬件逻辑实现，响应时间小于10ms，快于软件判断。
安装要求：
- 电压互感器二次侧严禁开路，否则会产生高压危险
- AC输入端子需根据实际电压等级选择对应跳线位置（120V档或600V档）
- 模块地址通过DIP开关设定，与其他模块地址不冲突
- 接地端子必须可靠连接至控制柜接地母排
使用注意事项：
- 电压互感器二次侧额定电流为5A，严禁接入超过额定值的负载
- 模块上电前需确认所有电压输入接线正确，误接高压会导致模块损坏
- 缺相保护阈值需根据实际发电机参数在软件中整定，不可使用默认值
- 事件记录存储器容量有限，需定期通过软件下载清除
