GE DS200TCQCG1A 涡轮控制集线器LAN驱动板
GE DS200TCQCG1A 涡轮控制集线器LAN驱动板 - 图片 2

GE DS200TCQCG1A 涡轮控制集线器LAN驱动板

产品简介：
该产品是GE Speedtronic Mark V燃气轮机控制系统中涡轮控制集线器（TCH，Turbine Control Hub）的以太网通信接口模块，负责实现Mark V控制器与上位监控系统之间的高速以太网数据交换。模块内置双端口10/100Mbps自适应以太网交换机芯片和完整的TCP/IP协议栈，支持GE SRTP over Ethernet、Modbus TCP、SNMP等多种工业通信协议，是Mark V系统实现远程监控、数据上传和远程诊断的核心通信枢纽。与DS200TCDAH1BHE相比，DS200TCQCG1A为更新一代产品，通信带宽更高、协议支持更丰富。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

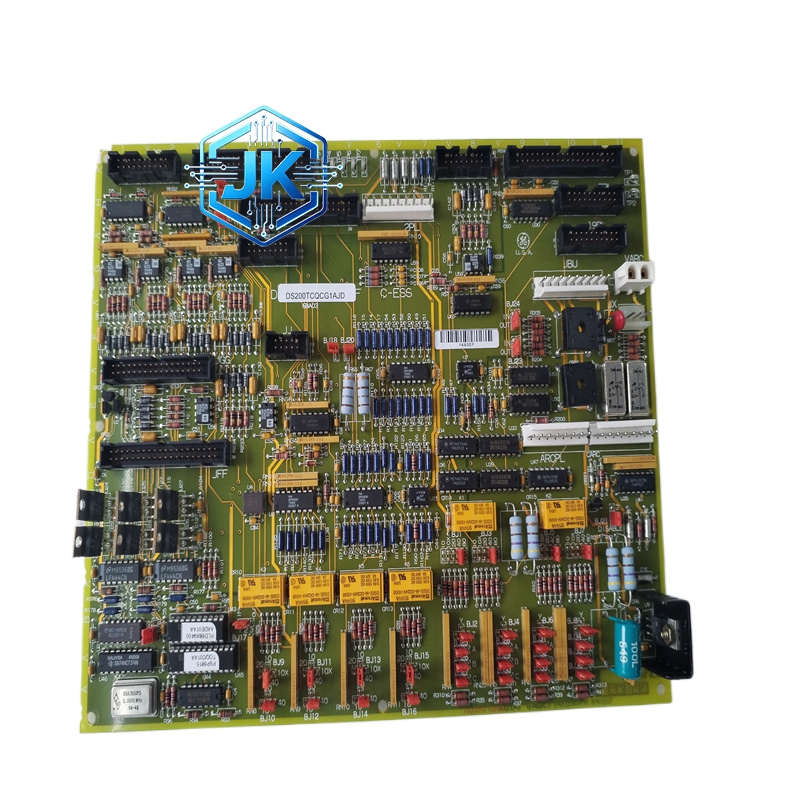

GE DS200TCQCG1A 涡轮控制集线器LAN驱动板

技术规格：

  • 通信接口：2路10/100Mbps自适应以太网（RJ45，带磁隔离）
  • 支持协议：GE SRTP over Ethernet / Modbus TCP / Modbus RTU透明传输 / SNMP v1/v2c / DNP3.0 / HTTP/HTTPS（需软件支持）
  • 数据吞吐量：最大100Mbps（全双工，实际约10Mbps有效带宽）
  • 最大连接数：64个TCP/IP客户端同时在线
  • 隔离方式：以太网口对控制器侧磁隔离1500V AC
  • 供电电压：5V DC（TCH背板供电）
  • 工作温度：0℃ 至 +55℃
  • 存储温度：-40℃ 至 +85℃
  • 外形尺寸：TCH专用子板（约100mm×80mm×15mm）
  • MTBF：超过200,000小时

功能特点：

  • 双端口以太网交换：两个RJ45端口可独立连接HMI网络和DCS网络，支持链路冗余切换
  • GE SRTP over Ethernet：将Mark V控制器的SRTP通信协议封装为TCP/IP数据包，实现与以太网设备的无缝对接
  • Modbus TCP主从双模式：同时支持作为主站采集下位智能仪表数据，以及作为从站被上位DCS系统采集
  • SNMP网络管理：支持SNMP v1/v2c，网管系统可实时监控模块状态、通信流量、错误计数、端口利用率
  • HTTP/HTTPS Web服务：模块内置简易Web服务器，可通过浏览器直接访问模块状态页面，方便现场调试
  • DNP3.0支持：支持DNP3.0协议，可直接与电力系统SCADA系统对接
  • 看门狗保护：内置硬件看门狗定时器，通信超时30秒自动复位LAN芯片，防止死机
  • LED状态指示：每端口配置Link、Activity、Speed三色LED

应用场景：

  • Mark V控制器与上位HMI人机界面的高速以太网通信
  • 与DCS系统（Foxboro I/A Series、Honeywell Experion）的数据集成
  • 与SIS系统（Triconex、HIMA）的安全数据上传
  • GE远程服务中心通过以太网实现在线故障诊断
  • 运行数据上传至MES/ERP系统实现智能运维

材质构成：

  • PCB：FR-4 TG170，六层板设计，信号层与电源层交替排列
  • 以太网芯片：Marvell 88E6176级别双端口千兆以太网PHY（向下兼容10/100M）+ FPGA协议处理
  • 隔离器件：HX5007NLE网络变压器（磁隔离，1500V AC，符合IEEE 802.3标准）
  • 接口：2组RJ45母头（金属屏蔽外壳，带弹片锁定）
  • 外壳：铝合金压铸，表面黑色阳极氧化处理

结构特征：

  • TCH专用子板尺寸，插入TCH机架背面专用插槽
  • 前面板配置2组RJ45接口（ETH0 + ETH1），每组配Link/Activity/Speed三色LED
  • 前面板配置5个LED：Power、Run、Fault、Comm A、Comm B
  • 底部配置TCH专用64针连接器（与TCH主板通信）
  • 顶部无DIP开关，所有参数通过上位软件ToolboxST设定

工作原理：

Mark V控制器通过TCH背板总线将数据帧发送至DS200TCQCG1A模块。模块内FPGA根据目的IP地址和端口号，将GE SRTP数据封装为TCP/IP数据包（Ethernet帧头 + IP头 + TCP头 + SRTP payload），经以太网PHY芯片驱动至RJ45接口发送出去。外部设备响应后，数据经RJ45接口回到PHY芯片，FPGA解封装后通过TCH背板总线返回控制器。网络变压器实现1500V AC电气隔离，有效阻断以太网侧浪涌和地电位差对控制器的冲击。

安装要求：

  • 安装于TCH机架背面专用插槽，确保TCH背板5V供电稳定（5V±5%）
  • 以太网线使用Cat5e及以上屏蔽双绞线（STP），屏蔽层两端接地
  • 两个以太网端口建议分别连接HMI网络和DCS网络，实现物理隔离和链路冗余
  • IP地址通过ToolboxST软件设定，静态IP建议设为192.168.1.x网段，避免与厂区办公网络冲突
  • 接地端子必须可靠连接至TCH机架接地母排（接地电阻小于4Ω）

使用注意事项：

  • 以太网线长度不超过100米（Cat5e），超过需使用光纤收发器转换
  • 严禁将以太网口直接接入互联网或办公网络，必须经过工业防火墙隔离
  • 网络风暴时模块内置看门狗约30秒自动恢复，恢复期间通信中断属正常现象
  • IP地址修改后需重启TCH才能生效，重启前需确认控制器处于安全状态
  • 雷雨天气或厂区有大型变频器启停时，定期检查网络变压器（表现为Link灯常灭）
  • 模块故障时TCH自动切换至备用LAN路径（如配置了冗余），不影响控制器运行
  • 固件升级通过ToolboxST进行，升级时TCH需处于STOP模式
