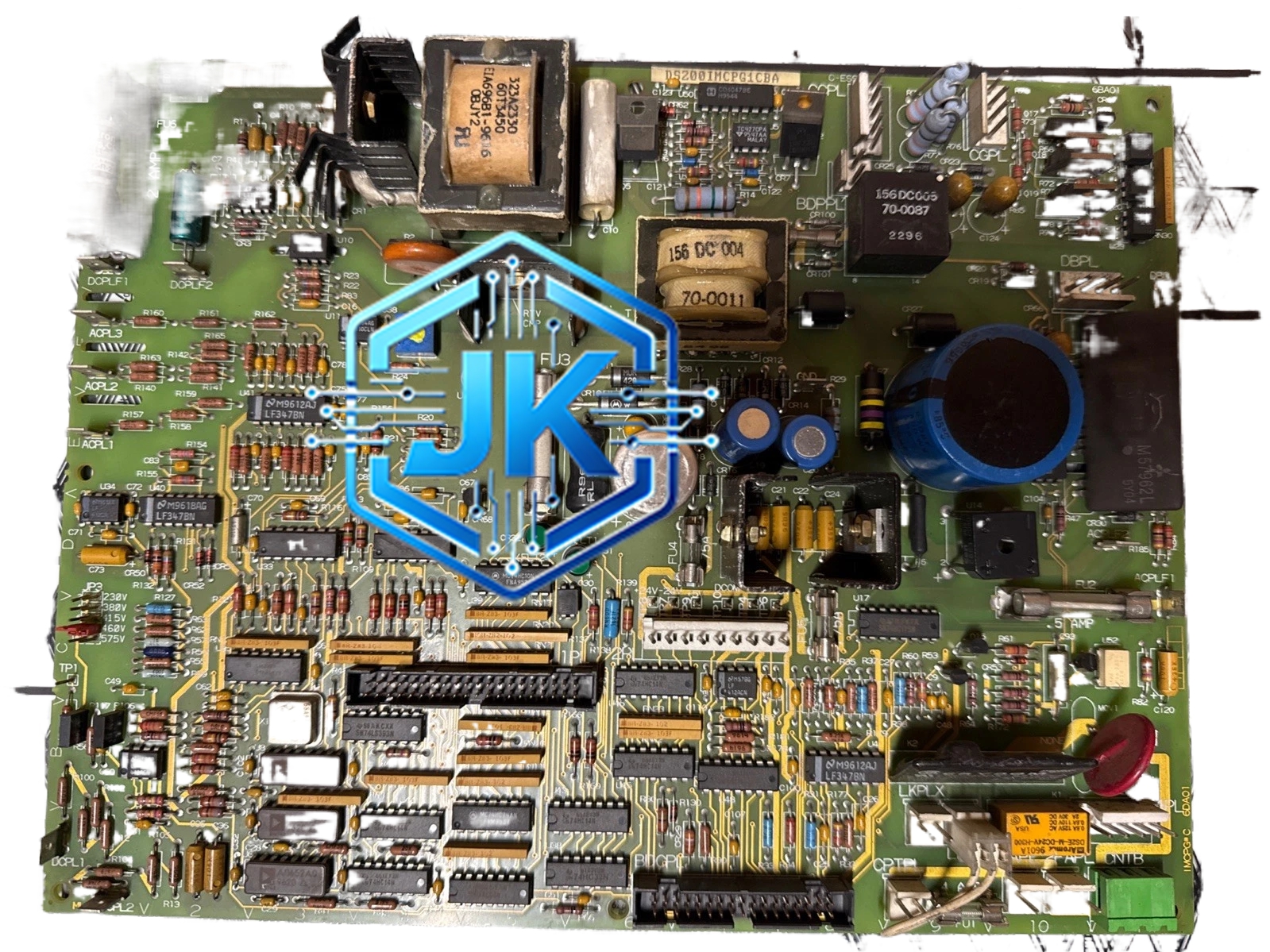

GE DS200TCEBG1BAA 中央处理器模块（Mark V 系列PLC/DCS控制系统专用）
技术规格：
- 处理器：32位RISC处理器，主频100MHz
- 内存：64MB SDRAM + 32MB Flash ROM
- 通信总线：Genius Bus（内部）+ SRTP（外部）+ VME总线（背板）
- I/O容量：最大支持256点I/O（通过子模块扩展）
- 控制周期：50ms（可配置至20ms）
- 运算能力：每秒执行超过100万条指令
- 程序存储：Flash ROM内驻留控制程序，掉电不丢失
- 冗余方式：A/B双机热备，切换时间小于50ms
- 供电电压：5V DC（VME背板供电）
- 工作温度：0℃ 至 +55℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准3U VME单板（160mm×233.4mm）
- MTBF：超过200,000小时
功能特点：
- A/B双机冗余架构：两台处理器同时运行相同程序，结果比对一致后才输出
- 大容量内存：64MB SDRAM支持复杂控制算法和大数据量历史记录存储
- Genius Bus内部通信：与Mark V系列所有I/O子模块高速通信，带宽大于10Mbps
- Flash ROM驻留程序：控制程序存储在Flash中，断电不丢失，上电自动加载
- 自诊断完善：CPU、内存、通信总线、I/O链路全面自检，故障时精确定位到模块级
- LED状态指示：前面板配置8个LED，可判断CPU运行、通信、冗余、故障等状态
应用场景：
- 燃气轮机主控制器（Mark V）
- 蒸汽轮机控制系统
- 联合循环电厂协调控制
- 大型工业过程控制
- 发电机励磁控制
材质构成：
- PCB：FR-4 TG170，8层板设计，电源层与信号层交替排列
- 处理器：GE专用32位RISC处理器（Mark V定制版本）
- 内存芯片：Samsung SDRAM + Intel Flash
- 通信芯片：GE专用ASIC通信控制器 + FPGA逻辑管理
- 接线端子：前面板2组64针VME欧式连接器 + 1组Genius Bus专用接口
- 外壳：铝合金压铸，表面阳极氧化处理
结构特征：
- 标准3U VME高度
- 前面板配置双64针VME连接器（J1/J2）
- 前面板配置1组Genius Bus专用DB37接口
- 前面板配置8个LED：Power A、Power B、Run、Fault、Redundancy OK、Comm A、Comm B、Diagnostic
- 前面板配置复位按钮（Reset）和模式切换开关（RUN/STOP/PROGRAM）
- 顶部配置DIP开关组（16位），用于设定机号、通信地址、控制周期等参数
工作原理：
上电后，Flash ROM中的引导程序自动加载至SDRAM，双CPU同时开始执行控制程序。A/B机各自独立采集I/O数据、执行控制算法、输出控制指令。每50ms周期结束时，A/B机通过Genius Bus交换运算结果，比对一致后输出至I/O模块。若比对不一致，系统自动切换至单机运行并报警。
安装要求：
- 安装于VME主背板，确保背板5V供电稳定且具备冗余电源
- A/B机安装在相邻槽位（通常为槽位0和槽位1）
- Genius Bus电缆从J2接口引出，连接至各I/O子模块，总线末端需接120Ω终端电阻
- 模块地址通过DIP开关设定，A机地址为0，B机地址为1
- 接地端子可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁在PROGRAM模式下运行控制程序，会导致输出不可控
- A/B机程序必须完全一致，版本不同会导致比对失败
- 更换Flash ROM需使用GE专用编程器
- 模块上电前需确认所有子模块安装到位
