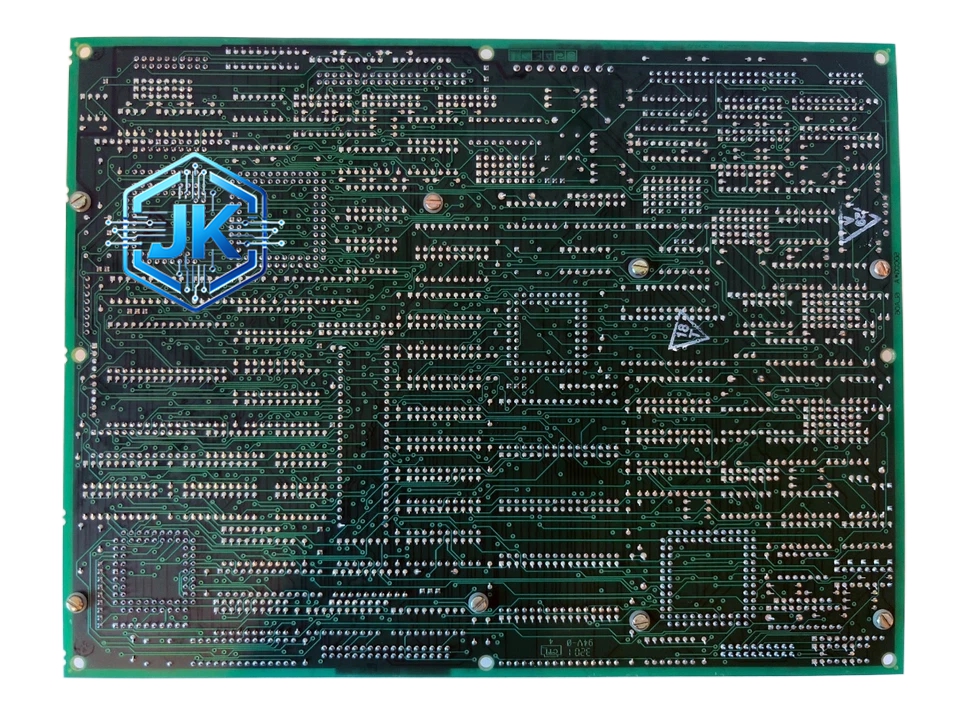

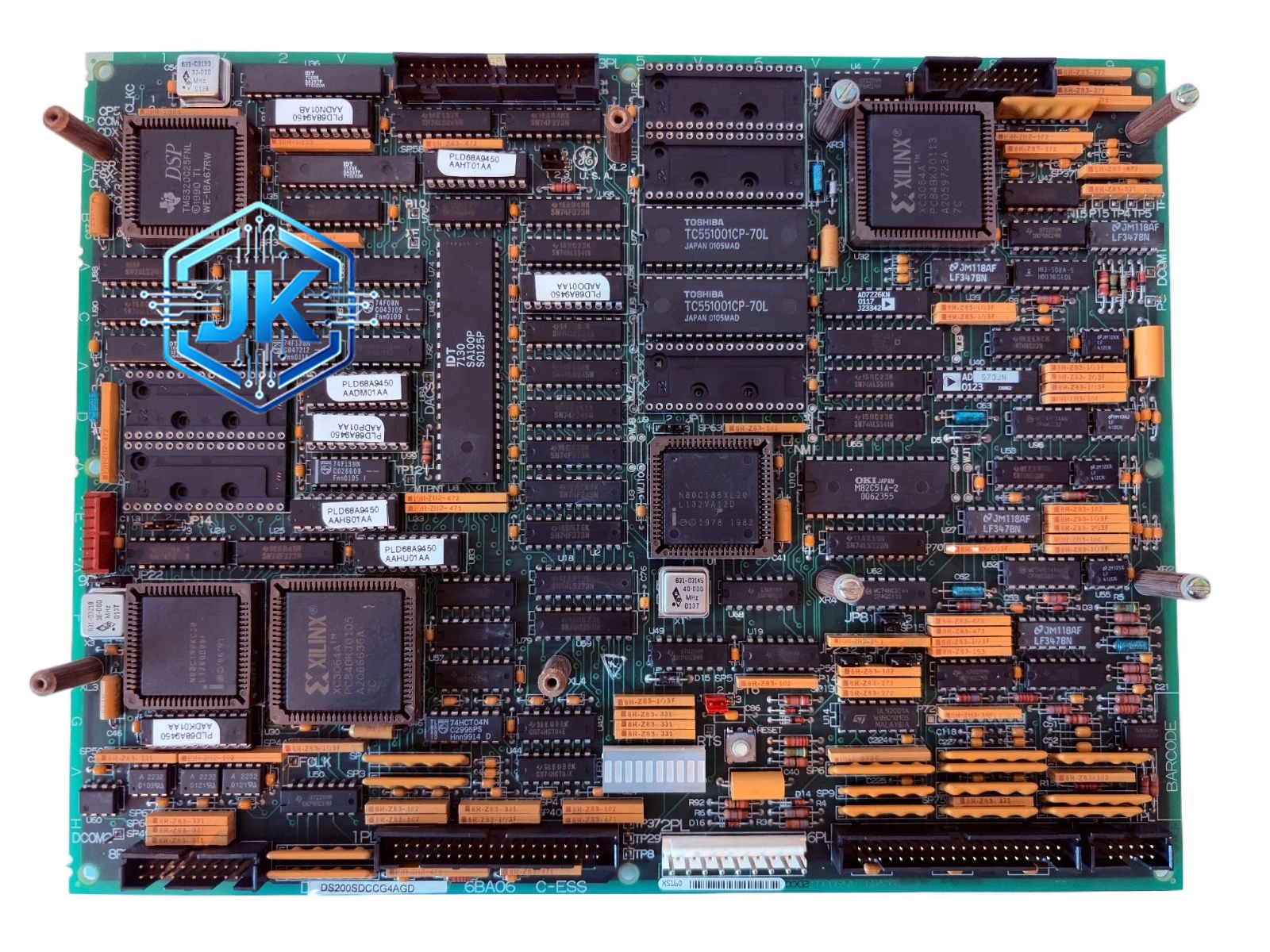

GE DS200TBCAG1A
技术规格：
- 产品系列：GE Mark VIe（原Speedtronic Mark VIe）
- 模块类型：终端底板（Terminal Base）
- 背板总线：MVI（Mark VIe Interconnect）高速背板，传输速率达1Gbps
- 插槽数量：提供8个标准模块插槽（具体视机架配置而定）
- 通信接口：背板总线接口，支持VMEbus兼容协议
- 电源管理：提供+5V、+3.3V、+12V、-12V等多组电源轨
- 工作电压：由机架电源模块统一供电
- 工作温度：0℃ ~ 60℃（机架内）
- 存储温度：-40℃ ~ 85℃
- 安装方式：Mark VIe标准19英寸机架安装
功能特点：
- 高速背板通信：基于MVI高速背板总线，模块间通信延迟极低，满足燃机控制的实时性要求
- 即插即用：模块插入底板后自动识别，无需手动配置地址
- 热插拔支持：在系统允许条件下支持带电插拔更换（需在Mark VIe配置中启用）
- 冗余支持：配合Mark VIe双机架冗余配置，可实现无缝切换
- 电源分配：底板内置多组稳压电源，为各模块提供稳定供电
- 状态监控：底板内置自检电路，实时监控各插槽模块的在位状态和电源状态
- LED指示：每插槽配有模块在位LED和电源状态LED
应用场景：
- 电厂燃机（GE 9FA、9E、7FA等）Mark VIe控制系统
- 工业燃气轮机驱动压缩机控制
- 大型工业驱动系统（如LCI变频驱动）
- 任何使用GE Mark VIe系列PLC的燃机或工业控制场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 背板速率 | 1Gbps |
| 插槽数 | 8个标准插槽 |
| 电源轨 | +5V / +3.3V / +12V / -12V |
| 通信协议 | MVI（Mark VIe Interconnect） |
| 工作温度 | 0℃ ~ 60℃ |
| 防护等级 | IP20（机架内） |
| 材质 | 阻燃FR-4多层PCB，金属屏蔽外壳 |
材质构成：多层FR-4玻璃纤维环氧树脂PCB板，金属屏蔽罩，高密度背板连接器（金手指镀金），铝合金底板框架，阻燃塑料外壳。
结构特征：标准单槽或双槽宽度底板，前面板有8组模块插槽和对应的LED指示灯，后面板为高速背板总线连接器和电源接口，底部有DIN导轨安装卡扣。
工作原理：底板内部的高速背板总线将各插槽上的模块互联，CPU模块通过背板总线读取各I/O模块的数据并下发控制指令。底板同时为各模块分配稳定的工作电源，并通过自检电路监控每个插槽的模块在位状态。
安装要求：
- 安装于Mark VIe标准19英寸机架内，确保机架接地良好
- 底板与电源模块、CPU模块配合使用，不可单独运行
- 模块插入时需对准插槽，轻柔推入，禁止歪斜强行插入
- 机架供电需稳定，建议配备UPS不间断电源
使用注意事项：
- 更换底板时必须先断电，严禁带电操作
- 底板上的模块不可混用不同系列（如Mark V与Mark VIe不可混插）
- 定期检查底板LED指示灯状态，异常时需排查对应插槽模块
- 长期不使用时建议每3个月通电一次防止触点氧化
