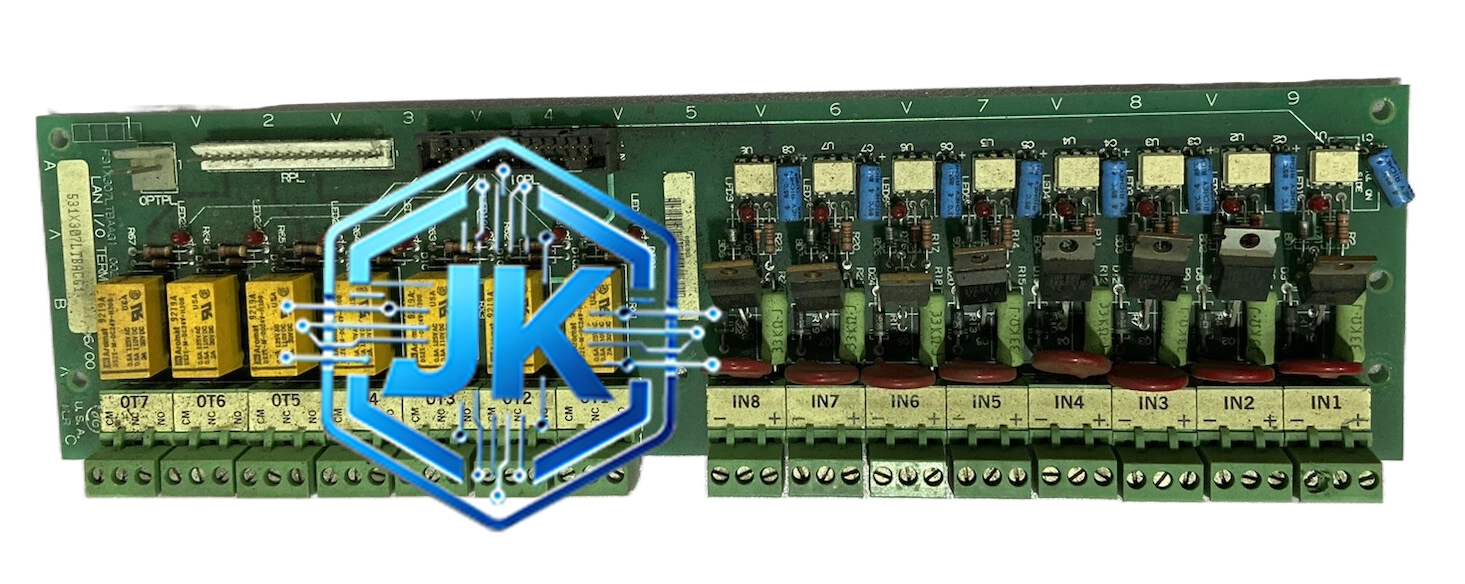

GE 531X302DCIABG4
技术规格：
- 产品系列：GE Fanuc 90-70系列 / 531X系列
- 通道数量：4路独立模拟量输入
- 输入类型：4~20mA（电流）或 0~10V（电压），可配置
- 分辨率：12位 / 16位可选（取决于子型号）
- 精度：±0.2%满量程
- 采样速率：每通道最高10次/秒
- 输入阻抗：电流模式250Ω，电压模式≥100kΩ
- 隔离电压：500V DC（通道对地）
- 工作电压：5V DC，机架背板供电
- 安装方式：90-70系列标准单槽插槽
功能特点：
- 电流/电压双模式：通过跳线或软件配置即可切换输入类型，无需更换硬件
- 高精度：12位以上ADC，满足一般过程控制精度要求
- 通道隔离：每通道独立隔离，消除通道间串扰
- 断线检测：支持输入断线检测，输出诊断值
- LED指示：每通道配有状态LED
- 工程量转换：CPU可直接读取工程值
应用场景：
- 小型DCS系统中的温度、压力、流量采集
- 单机设备控制中的模拟量监测
- 实验室设备的数据采集
- 任何需要4路模拟量输入的90-70 PLC系统
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| 输入类型 | 4~20mA / 0~10V |
| ADC位数 | 12位 / 16位 |
| 精度 | ±0.2%FS |
| 采样周期 | 100ms |
| 隔离电压 | 500V DC |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃ABS外壳，ADC芯片，光耦隔离 |
材质构成：阻燃ABS外壳，12/16位ADC芯片，运算放大器，光耦隔离电路，弹簧端子排。
结构特征：单槽宽度，前面板有4组模拟量输入接线端子和LED指示灯，后面板为总线连接器。
工作原理：模拟信号经信号调理电路（放大、滤波、隔离）后由ADC转换为数字量，CPU通过背板总线读取并进行工程量转换。
安装要求：
- 模拟量信号线使用屏蔽双绞线，远离动力线
- 电流模式时变送器需独立供电
- 电压模式时输入阻抗高，注意避免悬空
使用注意事项：
- 电流/电压模式切换前确认跳线或软件配置正确
- 超过量程的信号会导致ADC饱和，需加装信号调理器
- 定期校验精度，建议每年一次
