描述

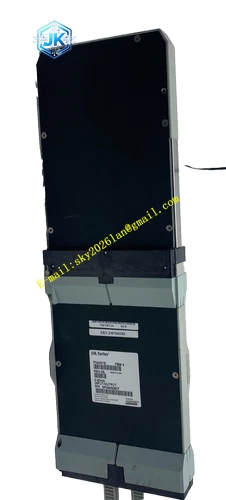

Foxboro P0916JZ-0A
技术规格
- 配套模块： FBM242 继电器离散输出模块
- 硬件代码： P0916JZ-0A
- 保护功能： 内置通道级熔断器保护
- 接线类型： 双层压缩式端子（2-tier Compression）
功能特点
- 短路保护： 内置熔断器设计，在外部负载发生短路时迅速切断回路，保护 FBM242 模块免受损坏。
- 双层高密度接线： 采用双层端子结构，在有限空间内实现电源与输出信号的分离布线。
- 热插拔兼容： 配合 FBM242 模块支持在线安全更换。
- 状态反馈监测： 优化的接线结构支持输出状态的物理监测与反馈。
应用场景
主要部署在流程工业的离散控制环节，用于驱动电磁阀、接触器、报警器等外部负载，尤其适用于负载容易发生短路的恶劣工况。
性能参数
- 工作温度： 0℃至60℃
- 防护等级： IP20
- 负载电压： 适应多种外部直流/交流负载电压
材质构成
底座采用耐高温、抗老化的阻燃塑料，内部导电件经过镀银或镀锡处理，熔断器座采用高灭弧性能材料。
结构特征
标准 200系列 FBM 端子组件外形。双层端子设计使得上层可接负载电源，下层接模块输出，标识清晰，便于排查故障。
工作原理
FBM242 的继电器触点通过背板插针连接到 P0916JZ-0A 的下层端子。当继电器闭合时，外部负载电源经过内置熔断器，从上层端子输出至现场设备，形成完整的控制回路。
安装要求
确保 TA 与 FBM242 模块完全对齐并锁紧。更换内部熔断器时，必须使用相同规格（额定电流和电压）的备件。
使用注意事项
外部负载电源必须经过正确的极性连接；若发生熔断器频繁熔断，需排查外部负载是否存在严重短路或过载故障。
