描述

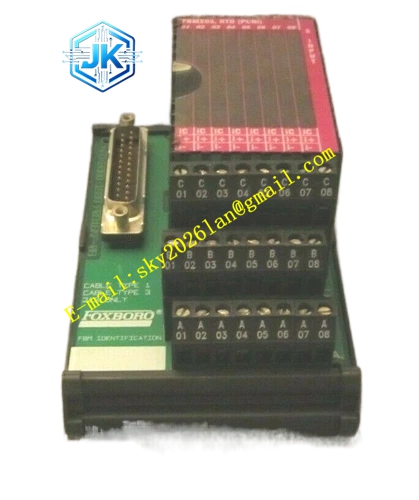

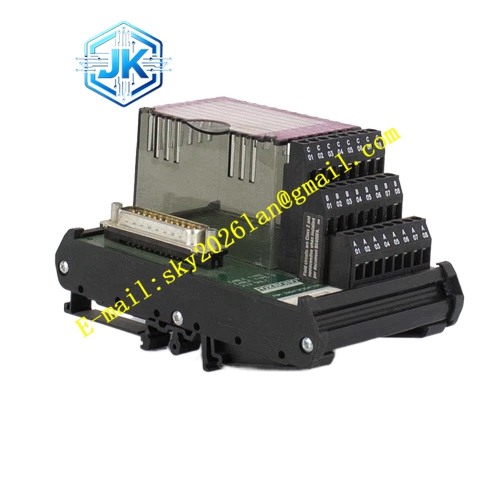

Foxboro P0916AE
技术规格
- 接线端子类型：压缩螺丝端子（Compression screw terminals）。
- 导线规格：支持 24–14 AWG（0.5–2.5 mm²）导线，推荐使用管型冷压端子（ferrules）。
- 安装方式：标准 DIN 导轨或底板安装。
- 工作温度：-20°C 至 +60°C。
功能特点
- 直接 FBM 映射：端子排列与安装的 FBM I/O 通道分配完全匹配，大幅简化现场回路检查。
- 无源设计：无需独立供电，无固件或配置要求，维护极其简单。
- 屏蔽与接地：提供专用的电缆屏蔽层和接地连接点，提升模拟量应用的抗噪能力。
- 防错标识：端子编号清晰，预留充足的标签空间，降低接线错误率。
应用场景
广泛应用于石油天然气（井口 I/O 汇集、压缩机站）、化工与炼油（温度/压力模拟回路、阀门离散信号）、发电及水处理等需要高可靠性现场接线的工业场景。
性能参数
- 端子紧固扭矩：典型值为 0.4–0.6 Nm。
- 抗振性能：螺丝压缩端子在强振动环境下保持紧固，减少间歇性故障。
- 防护与认证：符合 CE 标准，满足 UL/CSA 工业控制设备认证。
材质构成
采用高阻燃、高强度的工业级工程塑料作为绝缘基座，内部导电件采用优质铜合金并表面镀锡，确保长期低接触电阻与防腐蚀性能。
结构特征
- 紧凑外形：专为单 FBM 安装设计的轻量化 DIN 导轨安装尺寸。
- 模块化接口：与 FBM 模块实现无缝对接。
- 服务友好型设计：端子间距合理，方便现场维护人员使用常规工具进行接线与排查。
工作原理
作为纯物理接线接口，P0916AE 通过内部的金属弹片或压缩螺丝，将来自现场仪表的电缆与 FBM 模块的引脚实现可靠的电气连接，同时为电缆屏蔽层提供低阻抗的接地路径。
安装要求
- 安装在清洁、通风的控制柜内，使用端部挡板防止横向移动。
- 剥线长度需严格符合端子要求，必须使用管型冷压端子压接后插入。
- 按照工厂规范将电缆屏蔽层连接至指定的接地点，避免形成接地环路。
使用注意事项
- 定期在热循环后重新检查螺丝紧固力矩，防止松动。
- 巡检时注意检查端子是否有腐蚀或积灰现象。
- 建议每个面板区域至少保留一个备用底座，以便在端子损坏时快速恢复。
