描述

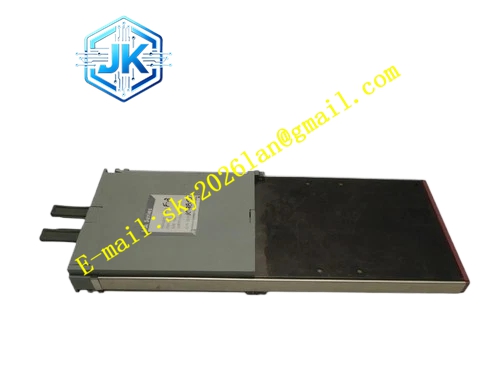

Foxboro P0400YM
技术规格
- 模块型号：FBM11 (P0400YM)
- 通道配置：4 通道脉冲输入（PI）/ 4 通道 0-20mA 模拟量输出（AO）
- 系统兼容性：完全兼容 Foxboro I/A Series 全系列控制器
- 总线接口：2 Mbps 冗余 HDLC 现场总线
功能特点
- 高频脉冲捕捉：支持高频脉冲信号采集，精确计算转速或累积流量。
- 双向信号处理：单模块同时具备脉冲输入和模拟量输出功能，节省机柜空间。
- 高精度转换：内置高精度 D/A 转换器，确保控制指令的准确输出。
- 电气隔离：通道之间及通道与系统总线之间提供完全的电气隔离。
应用场景
广泛用于汽轮机、压缩机、离心机等旋转设备的转速监测，以及电磁流量计的脉冲信号采集与闭环控制输出。
性能参数
- 输出负载能力：可驱动高达 600Ω 的回路阻抗。
- 信号精度：典型精度为满量程的 ±0.1%。
- 响应时间：支持软件配置的数字滤波，最快响应时间小于 10ms。
材质构成
采用工业级阻燃塑料外壳，内部 PCB 板经过三防漆处理。端子排采用高品质的压接或螺钉式端子，确保长期连接的可靠性。
结构特征
标准的 FBM 外形设计，前面板带有清晰的通道标识和状态指示灯。背部通过高密度连接器与底座无缝对接，支持热插拔操作。
工作原理
输入侧通过高速光耦隔离电路捕捉外部脉冲信号，计算频率或计数后打包发送至控制器；输出侧接收控制器的数字指令，经 D/A 转换和 V/I 转换电路后，向现场执行机构输出精确的 0-20mA 控制电流。
安装要求
插入配套的 FBM 底座中。脉冲信号线和模拟量信号线必须分别使用屏蔽线，且屏蔽层需在控制柜侧单端接地。
使用注意事项
接线前务必确认脉冲信号的电压幅值与模块兼容。输出回路严禁开路运行，以免产生高压损坏模块。更换模块前需在软件中将该节点置为“维护模式”。
