描述

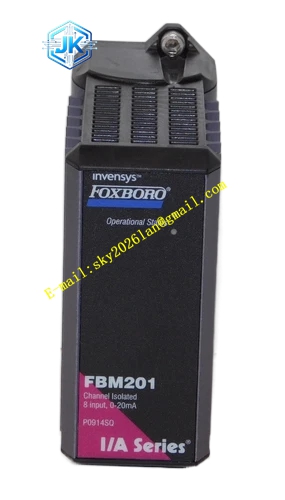

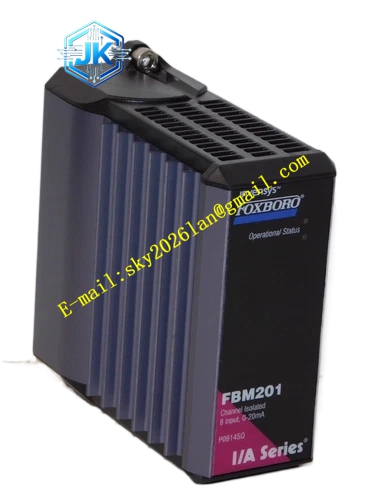

Foxboro FBM201
技术规格
- 输入通道：提供 8 个隔离和独立的模拟输入通道
- 信号类型：支持 0-20mA DC、0-100mV DC、0-5V DC、0-10V DC 等多种信号
- 尺寸：约 10.4cm x 4.5cm x 11.4cm
- 重量：约 0.284kg
- 运行温度：-40℃ 至 +70℃
功能特点
- 高精度采集：采用 Sigma-Delta 数据转换技术，每 25 毫秒提供一次新的读数，模拟精度可达满量程的 ±0.03%。
- 全通道隔离：每个通道均与其他通道及接地电流完全隔离，可承受 600V AC 电位，有效消除地环路干扰。
- 灵活配置：提供转换时间、积分时间及变化率限值的可配置选项。
应用场景
广泛应用于制造业、石油、铝业、运输等行业的工业自动化系统中，用于监测温度、压力、流量等模拟信号。
性能参数
- 环境湿度：5% 至 95% 相对湿度（非冷凝）
- 通信能力：支持通过冗余的 2 Mbps 模块现场总线与 FCM 或 FCP 进行通信。
材质构成
提供坚固耐用的 ABS 塑料外壳或挤压铝合金外壳选项，适应不同级别的工业防护需求。
结构特征
- 紧凑设计：结构紧凑，节省控制柜安装空间。
- 易于维护：支持热插拔，更换模块时无需拆除现场设备端接电缆。
工作原理
现场模拟信号进入模块后，经过滤波和 Sigma-Delta 模数转换，将模拟量高精度地转化为数字值。微处理器对这些值进行平均和线性化处理，最终通过冗余现场总线上传给控制器。
安装要求
安装在 DIN 导轨安装底板或基板安装底板上；模拟信号线必须使用屏蔽电缆，且屏蔽层需在控制柜侧单端接地。
使用注意事项
接线前需确认信号类型与模块后缀（如 FBM201b/c/d）匹配；严禁将超出量程的电压或电流接入通道。
