描述

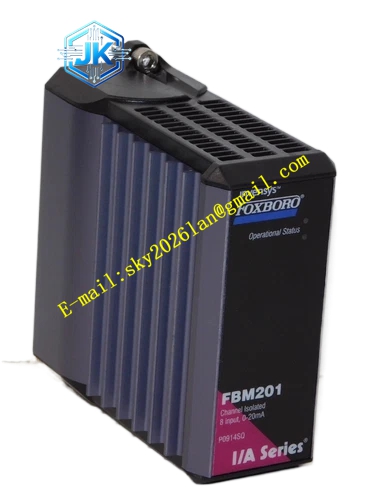

Foxboro FBM201 P0914SQ
技术规格
- 模块型号： FBM201 (P0914SQ)
- 通道配置： 8 个独立模拟量输入通道
- 信号类型： 4-20mA / 0-20mA 模拟量
- 总线接口： 2 Mbps 冗余 HDLC 现场总线
功能特点
- 高精度模拟量采集： 内置精密 A/D 转换与隔离电路，确保过程变量采集的极高精度。
- 高可靠性验证： 采用位与位匹配技术，确保输入数据的绝对准确。
- 完全电气隔离： 通道与系统总线之间具备全隔离设计，有效防止地环路干扰。
- 在线智能诊断： 支持断线检测、短路保护及模块健康状态实时上报。
应用场景
广泛用于压力、流量、液位及温度变送器的信号采集，是各类连续过程控制回路的核心组件。
性能参数
- 转换精度： 高精度 A/D 转换，误差极低。
- 响应时间： 毫秒级状态更新。
- 防护等级： IP20
材质构成
采用工业级阻燃外壳，内部搭载高可靠性精密运算放大器与隔离电路。端子排采用优质导电材料，确保微弱模拟信号的稳定传输。
结构特征
标准 FBM 外形设计，正面具备清晰的通道丝印标识与 LED 状态指示灯。高密度背板连接器支持带电热插拔操作。
工作原理
外部 4-20mA 电流信号经过模块内部的精密采样电阻、放大与光耦隔离电路，转换为数字量，随后通过冗余现场总线传输至控制器进行逻辑处理。
安装要求
安装于兼容的 FBM 底板上。模拟量接线必须使用屏蔽双绞线，且屏蔽层仅在控制柜侧单点接地，防止电磁干扰。
使用注意事项
接线前务必核对输入端子定义及信号极性。严禁向输入通道施加超出额定范围的电流或电压。更换前需在软件中禁用对应节点并置于“维护模式”。
