描述

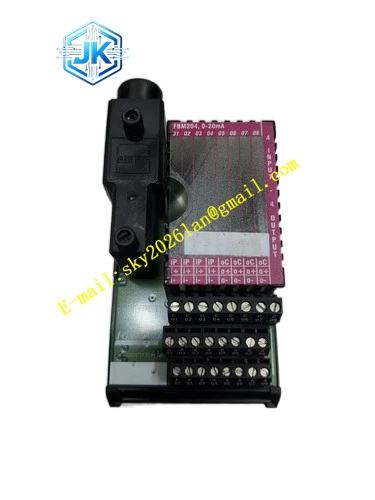

Foxboro FBM20
技术规格
- 信号类型： 4-20mA、0-10V、1-5V 等标准工业信号。
- 通道配置： 8 通道模拟量输入或 4 通道模拟量输出。
- 分辨率： 12 位或 16 位 A/D 或 D/A 转换。
- 总线接口： 2 Mbps 冗余现场总线。
功能特点
- 高精度转换： 内置精密基准源和高精度转换器，确保信号转换的准确性。
- 断线检测： 输入通道具备断线检测功能，当信号低于阈值时自动报警。
- 输出保持： 输出模块在通信故障时，可配置为保持最后值、输出安全值或归零。
- 抗干扰： 采用差分输入和多重滤波，有效抑制现场噪声。
应用场景
用于压力变送器、液位计、调节阀定位器等标准工业仪表的信号接入和控制。
性能参数
- 精度： ±0.1% F.S.。
- 负载能力： 输出回路可驱动 600Ω 负载（4-20mA）。
- 环境适应性： 工作温度 -40℃ 至 +85℃。
材质构成
工业级电子元器件，PCB 经过三防处理。外壳采用阻燃材料，具备电磁屏蔽功能。
结构特征
标准 FBM 外形，带有清晰的通道编号和状态指示 LED。支持导轨安装。
工作原理
输入模块将 4-20mA 电流信号通过精密采样电阻转换为电压，再经 A/D 转换和数字处理得到工程值。输出模块将数字控制值经 D/A 转换和 V/I 转换电路，输出标准的 4-20mA 电流信号。
安装要求
模拟量信号线需使用屏蔽双绞线，且屏蔽层单端接地。输出回路需确保负载阻抗在模块允许范围内。
使用注意事项
在配置输出模块的安全状态时，需根据工艺安全要求慎重选择。避免将信号线与动力线平行走线。
