描述

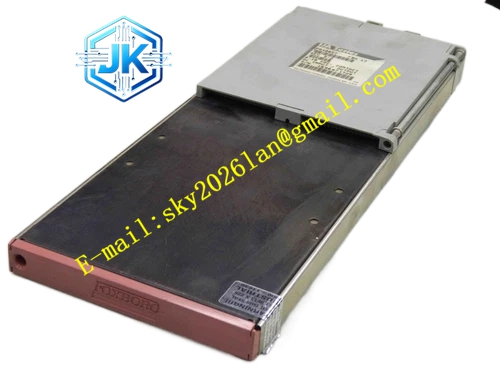

Foxboro FBM17 P0400YT
技术规格
- 模块型号：FBM17 (P0400YT)
- 通道配置：4通道 0-10V 直流电压输入 / 2通道 0-10V 输出 / 4通道离散量输入 / 4通道离散量输出
- 系统兼容性：完全兼容 Foxboro I/A Series 全系列控制器
- 总线接口：2 Mbps 冗余 HDLC 现场总线
功能特点
- 多功能集成：单模块同时具备 AI、AO、DI、DO 四种功能，极大节省机柜空间。
- 高精度转换：内置高精度 A/D 和 D/A 转换器，确保信号传输的准确性。
- 电气隔离：通道之间及通道与系统总线之间提供完全的电气隔离。
- 智能诊断：支持断线检测、短路保护和模块健康状态上报。
应用场景
广泛用于需要同时采集传感器信号、输出控制指令并监测开关状态的场合，如小型执行机构的闭环控制回路、以及各类安全联锁信号的监测与控制。
性能参数
- 输出负载能力：可驱动高达 600Ω 的回路阻抗。
- 信号精度：典型精度为满量程的 ±0.1%。
- 响应时间：支持软件配置的数字滤波，最快响应时间小于 10ms。
材质构成
采用工业级阻燃塑料外壳，内部 PCB 板经过三防漆处理。端子排采用高品质的压接或螺钉式端子，确保长期连接的可靠性。
结构特征
标准的 FBM 外形设计，前面板带有清晰的通道标识和状态指示灯。背部通过高密度连接器与底座无缝对接，支持热插拔操作。
工作原理
输入侧通过精密采样电阻或光电隔离电路捕捉外部信号，转换为数字逻辑电平后打包发送至控制器；输出侧接收控制器的数字指令，经 D/A 转换或隔离放大后，向现场执行机构输出控制电压或闭合触点。
安装要求
插入配套的 FBM 底座中。模拟量信号线和离散量信号线必须分别使用屏蔽线，且屏蔽层需在控制柜侧单端接地。
使用注意事项
接线前务必确认信号类型与端子定义。输出回路严禁短路，以免损坏模块。更换模块前需在软件中将该节点置为“维护模式”。
