描述

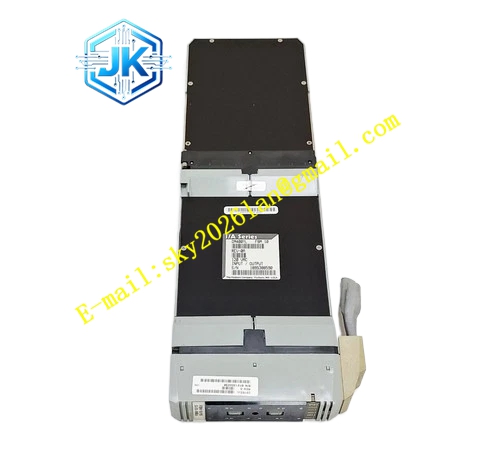

Foxboro FBM10
技术规格
- 通道配置： 8通道120VAC交流输入 / 8通道触点输出
- 信号类型： 输入：120VAC；输出：触点（干接点，2A）
- 通信接口： 冗余的2 Mbps模块现场总线
- 硬件代码： （参考FBM09系列扩展）
功能特点
- 高压直接采集： 支持120VAC交流信号直接输入，无需外部中间继电器或信号转换器。
- 混合I/O设计： 在单模块内同时提供高压输入和触点输出功能，节省机柜空间。
- 高负载驱动： 输出触点额定2A，可直接驱动小型接触器、指示灯等负载。
- 集成诊断： 内置状态LED和健康报告功能，简化日常巡检和故障排查。
应用场景
广泛应用于电力、水处理、大型机械等行业，用于直接采集120VAC交流设备的运行状态（如电机、加热器、大型阀门），并控制外部交流/直流负载。
性能参数
- 工作温度： 0℃至60℃
- 防护等级： IP20
- 电源需求： 背板供电，标称24 VDC
材质构成
采用坚固的工业级外壳，内部电路板经过 conformal-coated（三防漆）处理，适应高粉尘、高湿度的恶劣工业环境。
结构特征
标准的200系列FBM单宽外形，重量约0.4 kg。通过专用的端子组件（TA）进行现场接线，支持机柜或DIN导轨安装。
工作原理
模块通过端子组件直接接收120VAC交流信号，经过内部的光电隔离和降压整流后，将交流状态转化为数字量更新给控制器；同时接收控制器的输出指令，驱动内部继电器实现对外部负载的控制。
安装要求
安装在Foxboro 200系列基板上。由于涉及高压交流输入，必须确保控制柜的接地和绝缘符合安全规范。
使用注意事项
接线时需严格区分高压输入端子和低压输出端子，严禁接错；操作和维护时必须遵守高压电气安全规程；更换模块时需遵循标准的ESD操作规范。
