描述

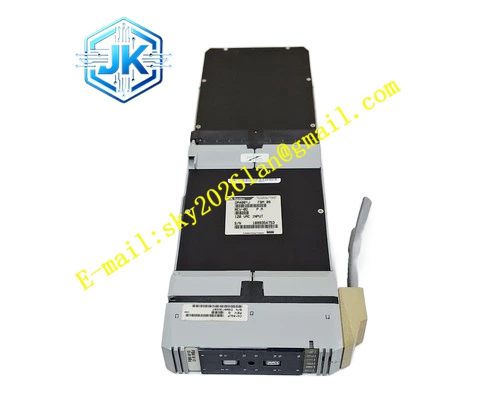

Foxboro FBM09 CM400YK
技术规格
- 模块型号： FBM09 (CM400YK)
- 通道配置： 8 个直流输入通道 / 8 个直流输出通道
- 信号类型： 干触点或低压直流状态
- 总线接口： 2 Mbps 冗余 HDLC 现场总线
功能特点
- 双向控制与监测： 单模块同时提供输入与输出功能，实现闭环离散量控制。
- 高可靠性验证： 采用位与位匹配技术，确保输入/输出数据的绝对准确。
- 完全电气隔离： 输入、输出通道与系统总线之间均具备全隔离设计。
- 在线智能诊断： 支持断线检测、短路保护及模块健康状态实时上报。
应用场景
广泛用于小型阀门的启停控制、继电器驱动、按钮状态采集及本地指示灯控制等双向离散量交互场景。
性能参数
- 响应时间： 毫秒级状态捕获与指令下发。
- 防护等级： IP20
- 环境耐受性： 符合 ISA S71.04 G3 级恶劣环境标准。
材质构成
采用工业级阻燃外壳，内部搭载高可靠性光耦隔离电路与固态继电器/晶体管输出级。端子排采用优质导电材料。
结构特征
标准 FBM 外形设计，正面具备清晰的输入/输出通道丝印标识与 LED 状态指示灯。高密度背板连接器支持带电热插拔操作。
工作原理
输入通道将外部直流信号经光耦隔离转换为数字逻辑电平回传控制器；输出通道则接收控制器的数字指令，通过隔离驱动电路控制外部负载的通断。
安装要求
安装于兼容的 FBM 底板上。输入与输出接线需使用屏蔽电缆，并在机柜侧单点接地，防止电磁干扰。
使用注意事项
接线前务必核对输入/输出端子定义及信号极性。更换前必须在系统软件中将对应节点置于“维护模式（Maintenance Mode）”。
