描述

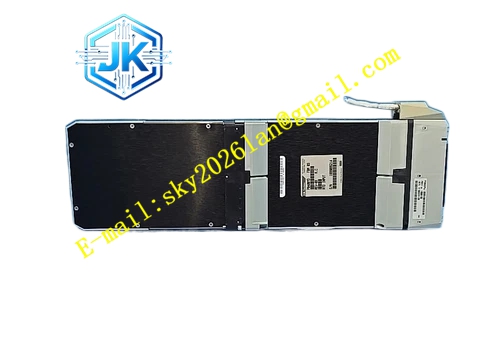

Foxboro FBM03 P0700AD
技术规格
- 模块型号：FBM03 (P0700AD)
- 通道数量：8 个独立的模拟量输入通道
- 输入信号：支持三线制或四线制热电阻（RTD）信号
- 总线接口：2 Mbps 冗余 HDLC 现场总线
功能特点
- 恒流源激励：内置高精度恒流源激励电路，精确测量 RTD 的电阻值并转换为温度值。
- 多线制支持：支持三线制和四线制接法，有效消除长距离引线电阻对测量精度的影响。
- 完全电气隔离：通道之间及通道与系统总线之间提供完全的电气隔离。
- 在线诊断：支持 RTD 断线检测和超量程报警功能。
应用场景
广泛用于中低温精确测量场合，如储罐温度、管道流体温度、制药工艺、以及高精度环境监测。
性能参数
- 测量精度：高精度 A/D 转换，误差极低。
- 更新速率：所有 8 个通道在一个扫描周期内同步更新。
- 防护等级：IP20。
材质构成
坚固的工业级阻燃外壳，内部采用高精度恒流源和精密电阻网络，确保长期测量的稳定性。
结构特征
标准的 8 通道 FBM 模块，前面板带有清晰的通道状态 LED 灯。背部连接器与底座配合紧密，支持带电插拔。
工作原理
模块内部恒流源向热电阻提供精确的激励电流，测量其两端电压降，计算出电阻值，再根据 RTD 分度表进行线性化处理，最终转换为温度值通过总线传输。
安装要求
RTD 信号线必须使用屏蔽双绞线，且屏蔽层需在控制柜侧单端接地。注意三线制接线的正确性，确保补偿线阻值匹配，避免引入测量误差。
使用注意事项
严禁将电压信号或电流信号误接入该模块。更换 RTD 时，应确保新传感器的类型、线制与软件配置完全一致。
