描述

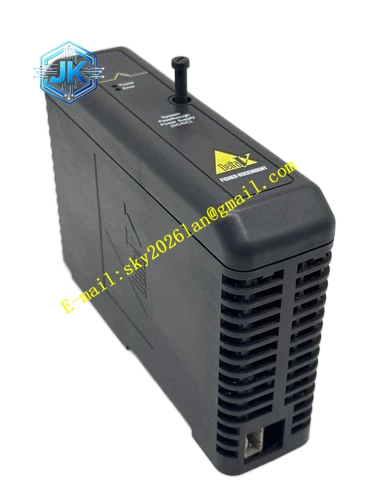

Emerson VE4022
技术规格
- 通道数量：8 通道 RTD 热电阻输入
- 支持传感器：Pt100、Pt1000、Cu50、Ni 系列热电阻，支持 2 线、3 线、4 线制接线
- 分辨率：16 位
- 测量精度：满量程 ±0.15%
- 通道隔离：通道与通道、通道与背板总线电气隔离
- 断线检测：支持传感器断线、短路故障检测报警
- 工作温度：0℃ ~ 60℃
- 存储温度：‑40℃ ~ 85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20，控制柜内安装
- 配套硬件：DeltaV RTD 专用端子底座
功能特点
- 8 路完全隔离热电阻采集通道，不同测温回路之间不会互相干扰。
- 兼容二线、三线、四线制 RTD 热电阻，三线制模式自动补偿线缆电阻带来的测量误差。
- 实时检测传感器断线、短路故障，故障状态上报 DCS 操作站触发报警。
- 前面板 LED 状态指示灯，显示模块运行、故障、通道状态。
- 支持热插拔，模块更换不影响其余 I/O 通道运行。
- 内置数字滤波，抑制工业现场电磁噪声，温度数值稳定。
- 通过 DeltaV 软件直接组态传感器类型，无需硬件拨码。
- 背板本地总线高速和控制器交互温度数据。
应用场景 化工反应釜温度采集、电厂锅炉管壁温度、管道介质温度、储罐温度监测，制药、油气装置温度测量回路。
性能参数
- 温度采集刷新周期可组态，最小 100ms。
- 三线制模式线缆电阻补偿最高可补偿 50Ω 线路电阻。
- 隔离耐压满足工业 EMC 抗干扰标准。
材质构成
- 外壳：黑色阻燃 ABS 工程塑料。
- PCB 基板：FR‑4 玻纤板，三防环氧树脂涂覆。
- LED 器件：工业级发光二极管。
- 后端连接器：镀金欧式连接器。
结构特征 插卡式 I/O 主卡模块，前端面板布置状态 LED 指示灯，后端镀金连接器对接 I/O 载板背板总线。侧边机械锁扣，插入插槽锁紧固定，必须配合 RTD 端子底座一起使用。
工作原理 VE4022 向现场 RTD 热电阻输出恒定激励电流，热电阻阻值随温度发生变化，模块测量电阻数值换算成对应温度值，转换为数字信号通过背板总线发送至 DeltaV 控制器。当传感器断线或者短路，模块检测电路识别故障，向系统上报通道故障报警。通道隔离电路隔绝现场侧干扰，保护 DCS 背板。
安装要求
- 将 VE4022 主卡插入 I/O 载板插槽，锁紧侧边机械锁扣。
- 安装配套 RTD 专用端子底座，热电阻线缆接入端子底座。
- 温度信号线缆选用屏蔽补偿电缆，屏蔽层机柜侧单端接地。
- 机柜接地排可靠接地，接地电阻小于 4Ω。
- 信号线远离动力电缆分开敷设。
- 在 DeltaV 软件组态传感器型号、接线方式、温度量程。
使用注意事项
- 不可以直接接入热电偶毫伏信号，传感器型号组态必须与现场硬件保持一致。
- 模块不可脱离配套端子底座单独上电。
- 维护插拔模块佩戴防静电手环。
- 模块内部无现场可维修零件，故障直接整体更换。
