描述

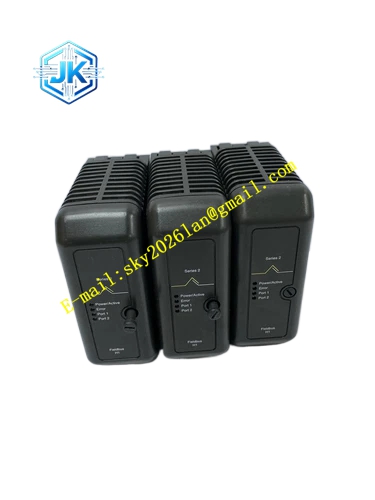

Emerson VE4005S2B2
技术规格
- 通道数量：8 通道模拟量输出
- 输出信号：4‑20mA 直流电流，支持 HART 双向通讯
- 单通道最大输出负载：750Ω
- 分辨率：16 位
- 输出精度：满量程 ±0.1%
- 单通道熔断器规格：2A 慢熔保险管
- 通道隔离：通道对地、通道对背板总线电气隔离
- 工作温度：0℃ ~ 60℃
- 存储温度：‑40℃ ~ 85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20，控制柜内部安装
- 适配硬件：DeltaV M 系列 AO 模拟输出 I/O 主卡
- 通讯波特率：HART 标准 1200bps
功能特点
- 8 路独立隔离模拟输出通道，通道之间完全电气隔离，消除信号串扰。
- 原生支持 HART 协议，远程读写阀门定位器参数，采集阀门行程、故障、报警诊断信息。
- 每通道配置独立熔断器，单通道负载短路仅熔断对应通道保险，其余通道不间断工作。
- 弹簧笼式接线端子，抗振动，接线牢固可靠。
- 面板 LED 指示灯，显示通道输出状态、HART 通讯状态、熔断器熔断故障报警。
- 机械防错钥匙，仅匹配 AO 输出主卡，杜绝不同类型 I/O 底座错插。
- 底座与 I/O 主卡分体结构，现场接线故障仅更换端子底座，保护 I/O 主卡。
- 内置信号滤波，抑制工业现场高频电磁干扰。
- 负载断线检测，输出回路断开时向 DCS 上报故障报警。
应用场景 化工、炼油、电厂 DCS 控制柜，用于调节阀控制回路，适合现场线缆容易出现短路故障的工况，实现压力、流量、液位调节回路输出。
性能参数
- 信号建立响应时间小于 100ms。
- 输出电流温漂小于 0.005% 满量程每摄氏度。
- 熔断器快速响应负载短路故障，实现通道级保护。
- HART 通讯稳定，支持在线仪表诊断。
材质构成
- 外壳：黑色阻燃 ABS 工程塑料。
- PCB 基板：FR‑4 玻纤阻燃电路板，三防环氧树脂涂覆。
- 接线端子：弹簧笼式阻燃尼龙，铍铜合金导电弹片。
- 保险座：耐高温尼龙材质，适配标准玻璃保险管。
- LED 器件：工业级发光二极管。
- 通讯芯片：专用 HART 调制解调工业芯片。
- 后端连接器：镀金欧式触点。
结构特征 扁平插卡式模块化结构，适配 DeltaV I/O 载板插槽。正面依次排布弹簧接线端子、通道保险座、通道状态 LED 指示灯。后端镀金连接器对接 I/O 载板背板总线。侧边机械锁扣用于模块锁紧，支持热插拔维护。
工作原理 DeltaV 控制器输出控制指令发送至 AO 主卡，主卡将数字信号传输至 VE4005S2B2 底座，底座隔离转换电路输出 4‑20mA 电流信号驱动现场阀门定位器。HART 数字信号叠加于电流回路，完成仪表双向通讯。当某一通道负载发生短路，该通道独立熔断器熔断，切断故障通道输出，其余通道不受影响。断线或者保险熔断时底座向 DCS 系统上传对应故障报警信号。
安装要求
- 将底座垂直插入 I/O 载板插槽，扣紧侧边机械锁扣，确认后端连接器完全插合。
- 现场调节阀屏蔽电缆接入弹簧端子，线缆剥线长度匹配端子规格。
- 模拟输出回路统一使用屏蔽双绞线，屏蔽层机柜侧单端接地。
- 机柜保护接地连接机柜接地排，接地电阻小于 4Ω。
- 信号线与动力电缆分开敷设，减少电磁干扰。
- 上电前核对接线极性，检查回路无短路。
- 在 DeltaV 软件组态 HART 仪表地址与量程参数。
使用注意事项
- 输出端子严禁接入高压交流电源，高压会直接烧毁底座电路。
- 更换熔断器必须执行断电操作，只允许使用同规格 2A 慢熔保险管。
- 底座必须搭配 M 系列 AO 主卡使用，不可单独上电运行。
- 模块插拔维护操作佩戴防静电手环。
- HART 通讯回路总电阻必须满足 HART 标准要求，否则通讯异常。
- 底座内部没有现场可维修零部件，故障直接整体更换。
