描述

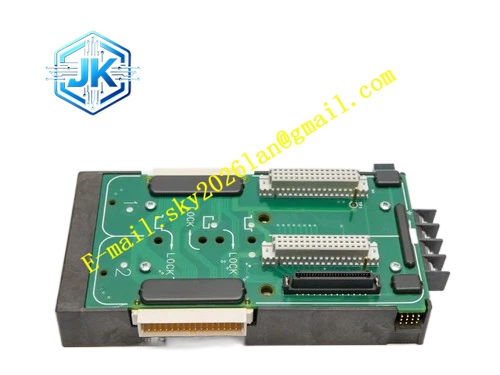

Emerson VE3051C0
技术规格
- 机架规格：2 宽槽位机架
- 适配模块：VE3006 控制器、电源模块、PCM 电源控制模块
- 背板总线：DeltaV 本地总线
- 供电输入：24V DC
- 工作温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无凝露
- 防护等级：IP20，控制柜内安装
功能特点
- 提供两个槽位，左侧安装电源与 PCM 模块，右侧安装 VE3006 控制器。
- 内置背板总线，实现控制器、电源模块之间高速数据交互。
- 集成电源分配电路，将输入 24V DC 分配至机架内各个模块。
- 背板镀金连接器，保证长期稳定电气连接。
- 机械定位防错设计，不同类型卡件无法错插，防止硬件损坏。
- 机架预留接地端子，统一汇集保护地。
- 模块化结构，单模块故障可单独更换，无需整体拆除机架。
应用场景 化工、电厂、炼油 DeltaV DCS 控制柜，用于安装 M 系列 MD Plus 控制器与配套电源管理模块，组建 DCS 控制器站。
性能参数
- 背板总线通讯速率匹配 M 系列控制器，数据传输无延迟。
- 背板回路自带限流保护，单模块短路不会损毁整个机架。
材质构成
- 机架主体：冷轧钢板，静电喷塑防腐处理
- 背板 PCB：FR-4 玻纤板，镀金连接器引脚
- 定位卡扣：阻燃尼龙材质
- 接地端子：铜合金镀锡端子
结构特征 标准控制柜机架结构，金属框架，内部划分左右两个独立槽位，背板集成整套总线线路与连接器。机架侧面预留安装孔，可固定在控制柜安装板上。槽位带有防错导向槽，卡件只能按指定方向插入。
工作原理 外部 24V 直流电源接入机架电源端子，通过背板分配至机架内 PCM 模块与 VE3006 控制器。背板总线作为数据通道，实现控制器与 PCM 电源管理模块之间状态交互，传递电源故障、看门狗信号。机架仅作为机械承载与电气互联载体，不具备独立运算能力。
安装要求
- 使用螺栓将机架固定在控制柜安装背板，固定牢固无晃动。
- 接入 24V 直流供电线缆，核对正负极，前端配置熔断器。
- 机架接地端子使用接地线连接机柜地排，接地电阻小于 4Ω。
- 依次插入电源模块、PCM 模块、VE3006 控制器，锁紧每个模块锁扣。
- 上电前目视检查所有背板连接器是否完全插到位。
使用注意事项
- 上电前确认槽位内模块型号匹配，禁止插入不兼容卡件。
- 机架背板禁止触碰，维护佩戴防静电手环。
- 背板连接器禁止使用金属工具刮擦镀金触点。
- 机架内部不可堆积粉尘，定期断电吹扫维护。
- 机架本身不可维修，背板线路损坏时整体更换机架。
