描述

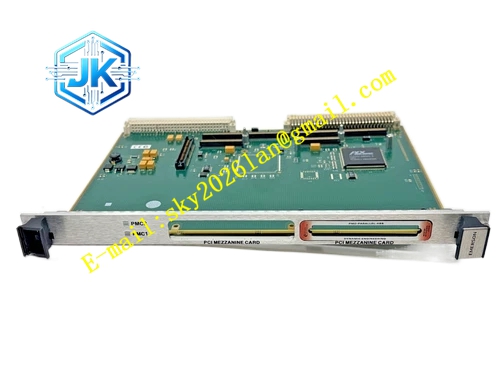

Emerson PMCSPAN
技术规格
- 标准 PMC 外形规格
- 支持 SPAN 总线协议通信
- 兼容 VME 系统 PMC 插槽
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 硬件通信故障检测
功能特点 作为 PMC 子板挂载在 VME 单板计算机上，扩展 SPAN 总线通信通道。实现主控板与现场监测模块之间双向数据传输。硬件层面校验通信数据包，识别数据传输错误。前面板配备通信状态指示灯，直观显示收发与故障状态。支持实时数据传输，满足旋转机械振动、位移监测的高速数据采集需求。
应用场景 汽轮机、离心压缩机、大型鼓风机旋转机械保护系统，安装在 VME 机架的单板计算机上，扩展 SPAN 总线，连接现场状态监测卡件。
性能参数
- 实时数据传输速率高
- 数据包校验可靠，降低传输错误
- 抗振动、抗电磁干扰能力强
- 支持长时间不间断运行
材质构成 多层阻燃玻纤环氧树脂 PCB。通信处理芯片、总线驱动芯片、隔离元器件。金属加固面板，通信接头采用镀金触点。
结构特征 标准 PMC 小型板卡，可直接插接在 VME 单板计算机 PMC 扩展槽。金属前面板，带有通信接口和 LED 指示灯。板卡小型化紧凑设计，占用空间小。
工作原理 VME 单板计算机下发的数据，通过 PMC 接口传输至 PMCSPAN 板卡，板卡将数据封装为 SPAN 总线协议帧发送至现场监测模块。现场模块采集的振动、位移数据通过 SPAN 总线传回板卡，再转发给 VME 主控计算机进行运算分析。板卡硬件校验每一个数据包，出现传输错误立即标记并上报。
安装要求 断电状态下将 PMC 板卡安装至 VME 单板计算机 PMC 插槽，锁紧固定螺丝。通信线缆采用屏蔽电缆，单点接地。安装全程佩戴防静电手环。机柜保持通风散热，接地系统可靠。
使用注意事项 拆装操作必须防静电，静电会损坏板卡芯片。通信线缆不能与电机动力电缆同槽敷设。禁止在系统运行状态下插拔 PMC 板卡。禁止拆解板卡屏蔽结构。
