描述

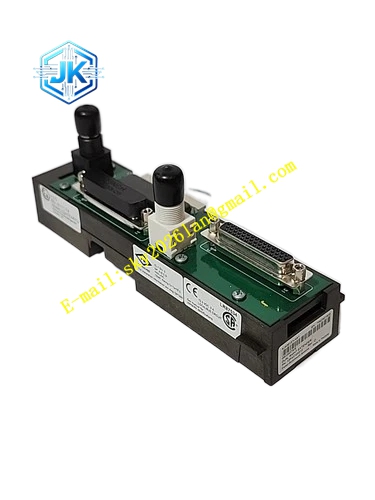

Emerson KJ4001X1-NA1
技术规格
- 适配系统：DeltaV M 系列 DCS 数字量 I/O 卡件
- 额定通道电压：最高 60VDC
- 单通道额定电流：1A
- 工作环境温度：-40℃~70℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 安装方式：机架背板固定安装
- 环境等级：ISA-S71.04 G3 工业空气污染物等级
功能特点 承接现场数字量设备线缆，实现现场开关、电磁阀与数字 I/O 卡件之间信号传输。 卡件底座分离结构，更换 I/O 卡件无需拆卸现场接线，缩短维护停机时间。 每通道内置过流、浪涌保护元件，隔离单通道故障，保护 I/O 卡件。 物理防错定位销，不匹配型号卡件无法插入底座，防止硬件损坏。 螺钉式接线端子，支持多股铜导线接入，适应机柜振动工况。
应用场景 化工、炼油、电厂 DeltaV DCS I/O 机柜，阀门限位、泵反馈、电磁阀等数字量信号接线。
性能参数 接线端子紧固力矩稳定，长期振动工况不会松动。 单通道故障独立隔离，不会扩散至整张 I/O 卡件。 满足 G3 等级工业腐蚀性大气长期使用。
材质构成 阻燃高强度工程塑料外壳。 阻燃玻纤环氧 PCB 电路板。 黄铜镀金接触弹片，对接 I/O 卡件连接器。 黄铜螺钉接线端子组件。 内置限流、浪涌抑制无源元器件。
结构特征 扁平底座结构，使用螺丝固定在 DeltaV 机架背板导轨。 正面排布多组螺钉接线端子，接入现场数字电缆。 上部插槽，I/O 卡件垂直向下插入插槽。 侧边物理定位销，实现防误插功能。 背部触点对接机架背板电路。
工作原理 现场开关、电磁阀线缆接入底座接线端子，信号经过底座内部保护回路，通过镀金弹片传递至插接在上方的数字 I/O 卡件。I/O 卡件输出的开关信号反向经过底座回路送至现场设备。通道发生过流、短路故障，底座保护元件动作，隔离故障通道，保护 I/O 卡件。定位销限制卡件插入，只有匹配型号数字 I/O 卡件能够安装。
安装要求 底座固定在 I/O 机架背板指定位置，紧固螺丝，底座无晃动。 现场线缆按照图纸接入端子，使用规定力矩拧紧螺钉。 确认定位销完好，将对应数字 I/O 卡件垂直下压插入底座。 数字电缆与动力电缆分开布线。 接线完成后核对回路清单，完成测试。 机柜可靠保护接地。
使用注意事项 底座拆装必须断电执行，禁止带电拆卸底座。 定期巡检接线端子，按照力矩重新紧固，防止振动松动。 禁止强行插入不匹配型号卡件，损坏定位销与弹片。 底座内部无现场可维修零件，通道损坏直接更换底座。
