描述

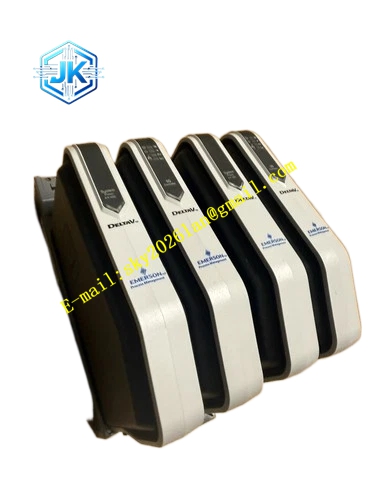

Emerson KJ4001X1‑JA1
技术规格 适配 M 系列多类型 I/O 端子底座；额定回路电压 60VDC；单回路最大电流 1A；工作温度‑40℃~+70℃；湿度 5%‑95% 无凝露；IP20 防护等级；ISA G3 防腐等级。
功能特点 支持回路自动模式与手动模式双向切换；切换过程维持现场仪表供电不间断；配置状态指示，直观展示当前回路工作模式；机械锁止结构，防止误操作；兼容 DeltaV 资产管理识别；切换节点接触电阻低，信号传输无衰减。
应用场景 化工关键调节回路、电厂重要联锁回路、油气装置安全回路，用于回路调试、卡件在线检修维护操作。
性能参数 切换节点接触电阻小于 20mΩ；模式切换不会中断现场仪表供电；切换状态信号上传 DCS 系统。
材质构成 阻燃工程塑料壳体；高可靠镀金切换触点；镀镍铜合金接线端子；玻纤环氧树脂内部基板。
结构特征 机架卡扣式安装；面板配置模式切换拨杆以及状态标识；侧边机械锁扣固定在 I/O 机架；紧凑模块化结构。
工作原理 面板内部多路机械切换开关，实现回路在 I/O 卡件自动控制通路与手动旁路通路之间切换，同时输出模式状态信号给 DCS 系统，系统实时识别回路所处工作状态。
安装要求 安装在 M 系列 I/O 机架对应槽位，与配套 I/O 端子底座配对使用；接线严格按照回路图纸执行；确认切换拨杆到位。
使用注意事项 操作人员熟悉回路工艺之后再执行切换操作；禁止超压超流使用；防爆区域遵循防爆规范；定期检查切换触点状态。
