描述

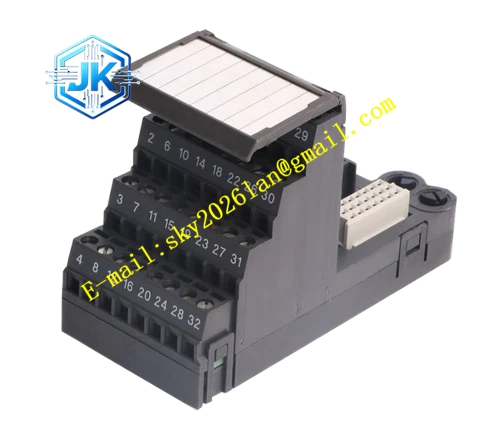

Emerson KJ4001X1‑CJ1
技术规格 额定工作电压 30VDC；单通道最大持续工作电流 1A；本地总线供电 12VDC；工作环境温度‑40℃~+70℃；存储温度‑50℃~+85℃；工作相对湿度 5%‑95% 无凝露；整机防护等级 IP20；工业环境等级 ISA‑S71.04‑1985 G3 防腐等级；电气绝缘耐压 1500VDC；支持 32 通道信号回路接入；配备机械编码防错定位结构。
功能特点 高密度三十二通道接线布局，单底座完成大批量开关信号集中转接；专属机械防错键位，仅匹配对应 32 通道 I/O 卡件，杜绝错装；内置 EMI 电磁滤波单元，抑制电机、接触器启停带来的高频电磁噪声；每一路回路具备短路、断线故障检测能力；螺钉式加固接线端子，抗振动防松动；支持 DeltaV 硬件自动识别，纳入系统设备资产台账；内置瞬态浪涌抑制器件，阻挡线路浪涌冲击后端精密 I/O 卡件。
应用场景 石油炼化、煤化工、火力发电机组、大型水处理工厂 DCS 控制柜内部。集中接入阀门限位回讯、泵运行反馈、就地联锁开关、压力开关等大批量数字信号，适用于 I/O 点位数量庞大的工艺工段。
性能参数 端子接触电阻小于 20mΩ，长期运行无信号衰减；故障检测响应为毫秒级别；1500VDC 绝缘耐压隔离现场回路与系统侧；支持 7×24 小时不间断连续运行；全部回路故障状态实时上传 DeltaV 操作站。
材质构成 外壳采用阻燃改性工程塑料，具备抗老化、耐腐蚀性工业气体侵蚀；接线端子主体为镀镍铜合金，导电性能稳定抗氧化；内部电路板为玻纤环氧树脂基板；对接卡件接触触点做镀金处理，降低接触电阻，提升插拔寿命；板载滤波电容电阻、瞬态抑制保护元器件。
结构特征 机架卡扣式模块化安装，适配 M 系列标准 I/O 机架槽位；前后分层布局，后侧排布多组螺钉接线端子排接入现场线缆，前侧接口对接 32 通道 I/O 卡件；侧边集成机械锁扣与防错编码；壳体预留多处散热缝隙，保障长时间工作散热；整体结构紧凑，节约机柜内部安装空间。
工作原理 来自工业现场的多路开关信号接入底座接线端子，信号经过 EMI 滤波电路滤除电磁干扰，再经过浪涌保护单元，之后传输至 I/O 卡件。底座持续采集每一路回路阻抗变化，识别开路、短路故障，将故障信息通过机架本地总线上传给 DeltaV 控制器，完成回路实时监控保护。
安装要求 安装于 DeltaV M 系列 I/O 机架插槽，确认机械编码与 I/O 卡件完全匹配；现场信号线缆采用屏蔽双绞线，与动力电缆分开线槽敷设；多股线缆接线必须压接冷压端子，杜绝铜丝散丝外露；机柜接地电阻小于 4 欧姆；全部接线施工完成后再插入对应 I/O 卡件；禁止带电状态插拔该端子底座。
使用注意事项 回路电压、电流严格遵守额定参数，禁止过载运行；不可在结露、高粉尘、腐蚀性气体超标的环境裸露使用；禁止私自拆解底座外壳，内部无用户可维修零部件；按照设备规范力矩定期紧固接线端子，避免设备振动造成端子松动；防爆危险区域作业严格执行对应防爆安装规范。
