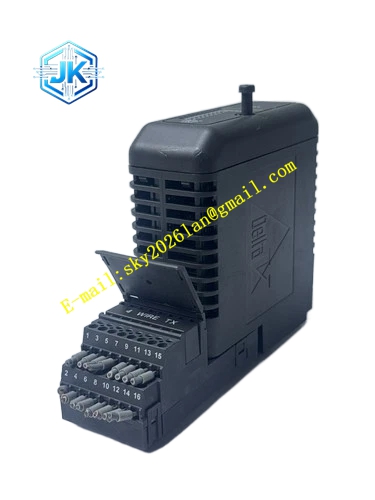

Emerson KJ4001X1‑CC1
技术规格
- 适配系统：DeltaV M 系列 I/O 卡件
- 额定通道电压：最高 60VDC，250VAC
- 单通道额定电流：1A
- 工作环境温度：‑40℃‑70℃
- 储存温度：‑40℃‑85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20
- 安装形式：机架背板安装，I/O 卡件插接于底座上方
- 环境等级：ISA‑S71.04‑1985 G3 空气污染物等级Emerson
功能特点 承接现场设备全部外部接线，实现现场信号和 I/O 卡件之间电气连接。 卡件与底座分离结构，I/O 卡件故障更换，不需要拆除现场电缆，减少停机维护时间。 每个通道内置过流保护元器件，抑制接线错误、浪涌造成的故障。 底座具备防误插物理定位结构，不同类型 I/O 卡件不能错插到底座上。 螺钉式接线端子，允许多股铜导线接入。 通道具备信号滤波保护，抑制现场干扰信号。
应用场景 DeltaV DCS 系统 I/O 机架，所有模拟量、数字量现场信号接线，化工、炼油、电厂自动化控制柜内部 I/O 机柜。
性能参数 接线端子紧固力矩稳定，长期运行不会出现接线松动。 通道过流保护可以有效隔离单通道故障，故障不会扩散至 I/O 卡件。 物理防错定位，杜绝不同类型卡件误插造成硬件损坏。 满足 G3 等级工业腐蚀性空气环境使用要求Emerson。
材质构成 阻燃等级工程塑料外壳。 阻燃玻纤环氧 PCB 电路板。 螺钉接线端子组件。 内置过流保护、浪涌抑制无源元器件。 镀金铜合金接触弹片，对接 I/O 卡件连接器。
结构特征 扁平底座结构，固定安装于 I/O 机架背板。 正面布置多组螺钉接线端子，用于接入现场线缆。 上部设置定位插槽，I/O 功能卡件从上向下垂直插接到底座插槽内。 底座带有物理防错定位销，不同型号底座定位销位置不同，防止错插卡件。 背部触点对接机架背板电路。
工作原理 现场变送器、开关设备的线缆接入底座螺钉端子，现场信号经过底座内部保护回路，通过上部镀金接触弹片传递到插接在上方的 I/O 卡件。 I/O 卡件输出信号，经由底座内部回路传递至接线端子输出到现场设备。 通道出现过流故障时，底座内置保护元件动作，隔离故障通道，保护 I/O 卡件不受损坏。 物理定位销保证只有对应型号 I/O 卡件才可以插入本底座，避免硬件错配。
安装要求 底座固定在 DeltaV I/O 机架背板指定位置，确认底座固定牢靠无松动。 现场线缆使用多股铜导线，带线鼻子或者冷压端子，接线按照图纸接入对应端子，端子紧固力矩遵循手册要求。 确认底座定位销完好，选择匹配型号 I/O 卡件垂直插入底座，确认卡件完全下压到位。 现场信号电缆和动力电缆分开布线。 全部接线完成后核对 I/O 清单，避免错接。 机柜做好保护接地。
使用注意事项 底座不支持带电插拔，断电状态下拆装底座。 现场接线端子定期巡检，按照力矩要求重新紧固，防止振动造成接线松动。 禁止强行将不匹配 I/O 卡件插入底座，会损坏定位销和触点。 底座内部无现场可维修零件，通道损坏直接整体更换底座。
